▣ 측정의 정의

    ▶ 측정은 검사, 측정, 정밀 측정으로 정의할 수 있다.

    ▶ 검사- 부품 또는 제품이 도면에 맞게 가공되었는지를 판정하는 활동을 말함.

    ▶ 측정- 검사를 위한 방법으로 치수, 모양, 거칠기 등을 재는 행위를 말함.

    ▶ 정밀 측정-길이, 형상, 거칠기 등을 가공 중 또는 가공 후에 측정 또는 검사하는

                      행위를 말함.

▣  측정기의 종류

    ▶ 줄자 및 자

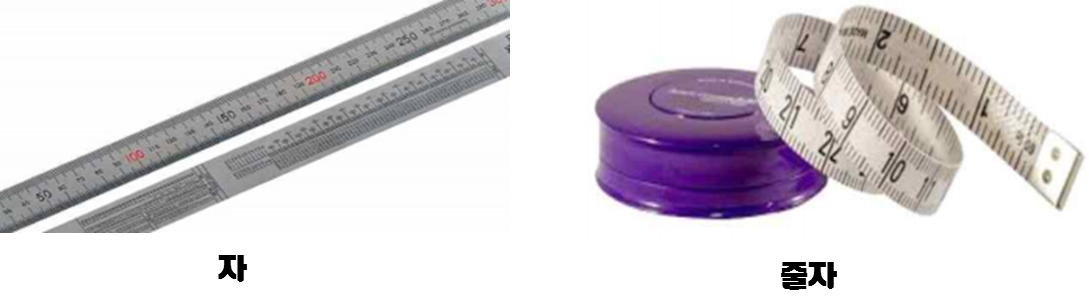

자/줄자

      - 길이를 측정하는 측정기 이다.

    ▶ 버니어 캘리퍼스

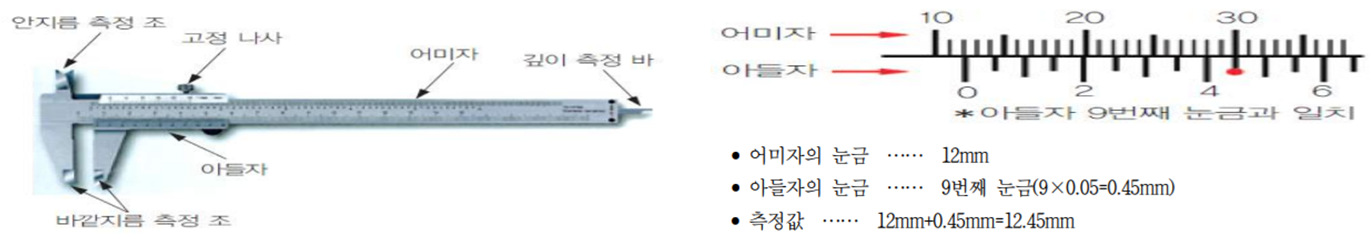

버니어 캘리퍼스

      - 버니어 캘리퍼스는 이미지와 아들자를 이용하여 0.05mm까지 정밀하게 측정하는

        측정도구이다.

    ▶ 마이크로미터

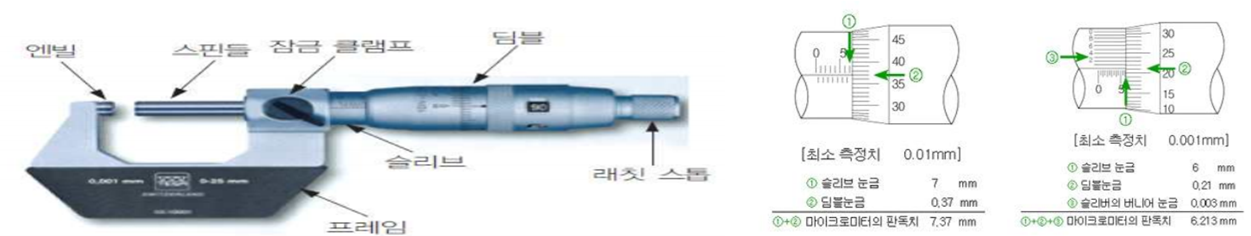

마이크로미터



       - 나사의 이동량을 회전각에 비례하는 원리를 이용하여 길이의 변화를 나사의 회전각과

         지름에 의해 변화를 읽을 수 있도록 한 측정기로써 0.01mm~0.001mm까지 읽을 수 있다.

    ▶ 각도 측정기

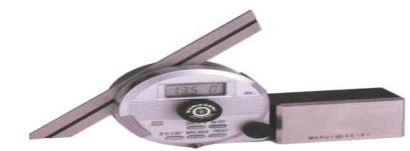

각도 측정기

       - 각도의 단위는 일반적으로 도(˚), 분, 초 등을 사용하나 라디안을 사용하여 표시할 수 할 수 있는

         측정기이다. 주로 각도 측정에 일반적으로 사용되는 측정기이며 직각자, 분도기, 만능 분도기

         등이 있는 데 각도 등을 재거나 분할할 수 있다.

    ▶ 높이 게이지

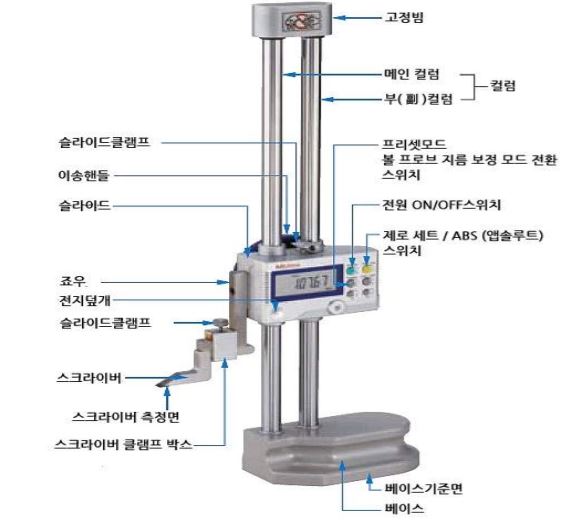

높이 게이지

       - 높이 게이지는 일명 하이트 게이지라고 불리며 스케일 부착돼 있는 직각자와 서피스 게이 지를

         조합된 측정기이다. 주로 부품 또는 제품의 높이 등을 측정할 때 사용된다.

    ▶ 다이얼 게이지

다이얼 게이지

       - 측정기를 가진 스핀들이 원형의 눈금판에 평행한 직선 운동을 기계적인 회전 운동으로 변환하는

         랙과 피니언을 이용하여 회전축의 흔들림 점검, 공작물의 평행도 및 평면 상태의 측정 등에 사용

         될 수 있도록 미소 길이를 확대 표시하도록 되어 있다.
