▣밀링머신 이란?

   ▶밀링커터를 회전 시켜 상하, 좌우, 전후의 선형 이송 운동을 준 공작물을 절삭하는

      공작기계를 밀링머신이라고 한다.

▣밀링머신의 종류 및 특징

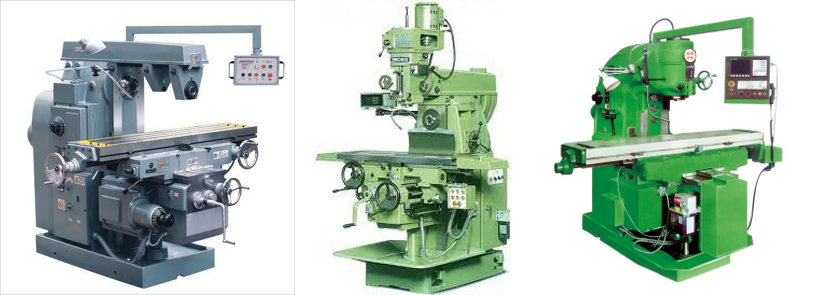

   ▲니-칼럼형 밀링머신(Knee and colum type milling machine)

니-칼럼형 밀링머신(Knee and colum type milling machine)

      ▶플레인 밀링머신(Plain milling machine)

         -스핀들과 커터를 고정한 아버가 칼럼 상부에서 수평으로 설치되어 있는 밀링머신이며

          만능 밀링머신에 비하여 간단하고 부속장치를 사용되고 대량생산을 할 수 있다.

      ▶만능 밀링머신(Universal milling machine)

         -플레인 밀링머신과 구조가 거의 같으나 새들 상부에 회전대가 있어 테이블을 수평 회전

          할 수 있고 작업범위가 넓지만 강력 절삭작업에 약하다. 분할대를 사용하여 밀링커터,

          헬리컬 기어, 드릴 등 나선 홈이 있는 공작 물가 공에 사용된다.

      ▶수직 밀링머신(Vertical milling machine)

         -주축이 테이블에 대하여 수직으로 설치되어 강력한 구조로 되어있고 주축은 상, 하로 이동되고

          고정, 경사시킬 수 있다. 커터는 엔드밀을 사용하며 공작물의 내면, 외면, 홈 절삭을 할 수 있고

          정면 커터를 사용하면 평면 가공도 할 수 있다.

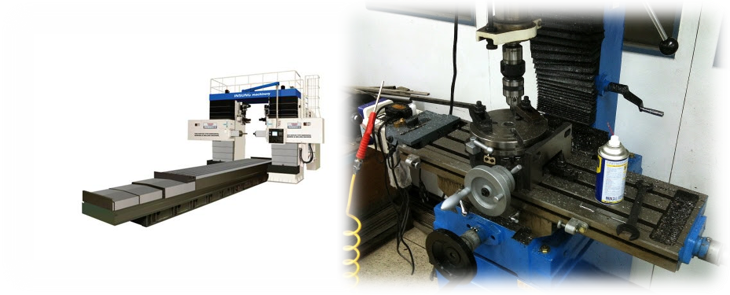

  ▲생상형 밀링머신(Production milling machine)

생상형 밀링머신(Production milling machine)

      ▶단두형 생산 밀링머신(Simple type production milling machine)

         -1개의 스핀들헤드를 가지고 있으며 수직 1면 강력 절삭에 사용하고 이송을 테이블 좌, 우

          방향으로만 하는 것이 특징이다.

      ▶양두형 생산 밀링머신(Dupley type production milling machine)

         -2개의 스핀들헤드를 가지고 있고 동시에 2면, 3면 절삭이 가능하며 스핀들헤드가 베드의

          양쪽에서 서로 마주 보게 설치돼 것이 특징이다.

      ▶회전 테이블형 미링 머신

         -2개의 스핀들헤드를 가지며 공작물을 고정한 원형 테이블을 연속 회전시켜 두 종류의 가공을

          동시에 할 수 있는 밀링머신이다.
