각도 측정구의 종류 및 특징

▣각도 측정구의 종류 및 특징

각도 측정구의 종류 및 특징

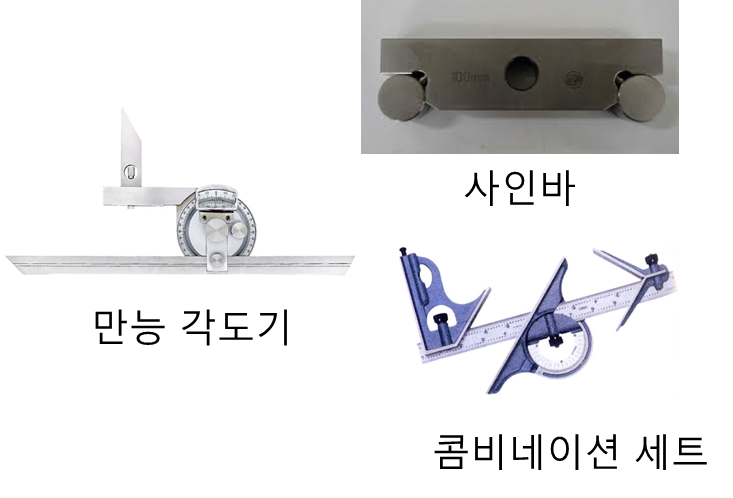

    ▶만능각도기(Universal bevel protractor)
        -측정물 두 면 사이의 각도를 측정하기 위한 측정구로서,
         눈금은 버니어 캘리퍼스의 아들자와 같이 읽으며 보통 5'
         까지 측정할 수 있다.
    ▶사인바(Sine bar)
        -고도의 정밀도를 필요로 할 때 직각삼각형의 삼각함수인
         사인을 이용하여 임의의 각도를 설정하거나 측정하는
         측정기이다.
    ▶콤비네이션 세트(Combiantion set)
        -각도의 측정, 중심내기 등에 사용한다.
    ▶각도 블록게이지
        ㄱ. 요한슨식 각도게이지 : 요한슨이 발명한 약 500mm*
             20mm*1.5mm의 담금질 강 편이 서로 어울리도록
             여러가지의 정확한 각도로 만들어진 세트 게이지로서
             85개 한 벌과 49개 한 벌의 두 가지가 있다.
        ㄴ. NPL식 각도게이지 : 웨지 블록게이지라고도 하며 쐐기형
            으로 몇 개를 조합하여 임의의 가도를 만들 수 있다.
