기어의 종류

▣ 기어의 종류

기어의 종류

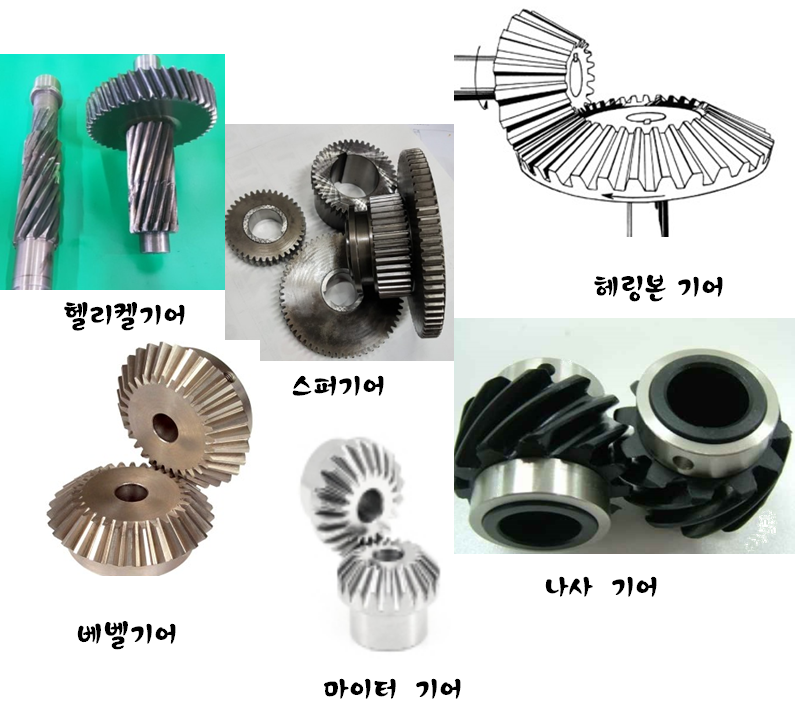

    ▶ 두 축이 평행한 기어

        - 스퍼 기어(Spur gear) - 이 끝이 직선이며 축에 평행한 원통 기어이다.

                                                      (이와 이의 접촉은 직선이다.)

        - 랙(Rack) -이와 이의 접촉이 직선이고 원통 기어의 피치 원통의 반지름을

                              무한대로 되어 있다.

        - 헬리컬 기어(Helical gear)- 이 끝이 헬리컬 선을 가지는 원통 기어이며, 보통 평행한

                                                              두 축 사이에서 회전운동을 전달한다.

        - 헬리컬 랙(Helical rack)- 헬리컬 기어의 피치 원통의 반지름을 무하대로 하여 얻어지는

                                                          랙이다.

        - 헤링본 기어(Herringbone gear)- 헤링본 기어는 일명 2중 헬리컬 기어라고도 한다.

                                                                          이 기어는 양측이 나선형으로 된 기어를 조합한 기어로써

                                                                         평행한 두 축사이에 운동을 전달한다.

        - 안기어(Internal gear)- 이와이의 접촉이 직선, 곡선으로 되어있고 원통 또는 원추의 안쪽에 이가

                                                       만들어져 있는 기어이다.

     ▶ 두 축이 어는 각도로 만날 때 작동하는 기어

        - 베벨기어(Bevel gear)- 교차되는 두 축 간에 운동을 전달하는 원추 형태의 기어이다.

        - 마이터 기어(Miter gear)- 지각인 두 축 간에 운동을 전달하는 잇수가 같은 한 쌍으로 이루어진

                                                           베벨기어이다.

        - 앵귤러 베벨 기어(Angular bevel gear)-직각이 아닌 두 축 간에 운동을 전달하는 베벨 기어이다.

        - 크라운 기어(Crown gear)- 피치면이 평면인 베벨 기어를 말하고 스퍼 기어에서 랙에 해당되는 기어이다.

        - 직선 베벨 기어(Straight bevel gear)- 이끝이 피치 원추의 모직석 과 일치하는 경우에 사용되는

                                                                                 베벨 기어이다.

        - 스파이럴 베벨 기어(Spiral bevel gear)-이 기어 와 물리는 크라운 기어의 이끝이 곡선으로 된 베벨 기어이다.

        - 제로울 베벨 기어(Zerol bevel gear)- 이 와이의 접촉이 곡선이며 나 선각이 0º 인 한쌍의

                                                                                스파이럴 베벨 기어이다.

        - 스큐우 베벨 기어(Skew bevel gear)-기어 와 물리는 크라운 기어의 이끝이 직선이고, 꼭지점에 향하지 않은

                                                                               베벨 기어이다.

        - 스큐우 기어(Skew gear)-교차하지 않고, 또 평행하지 않는 두 축 즉 스큐우 축 간에 운동을 전달하는

                                                          기어이다.

        - 나사 기어(Crossed helical gear)-헬리컬 기어의 한 쌍을 스큐우 축 사이의 운동을 전달할 때 이용하는

                                                                          기어이다.
