유량 제어 밸브 란?

2020. 11. 13. 23:34유체- 유공압류등

반응형

▣ 유량 제어 밸브 란?

    - 유량 제어 밸브는 유압장치의 제어부로서 작동유의 유량을 조절하는

      밸브를 말한다.

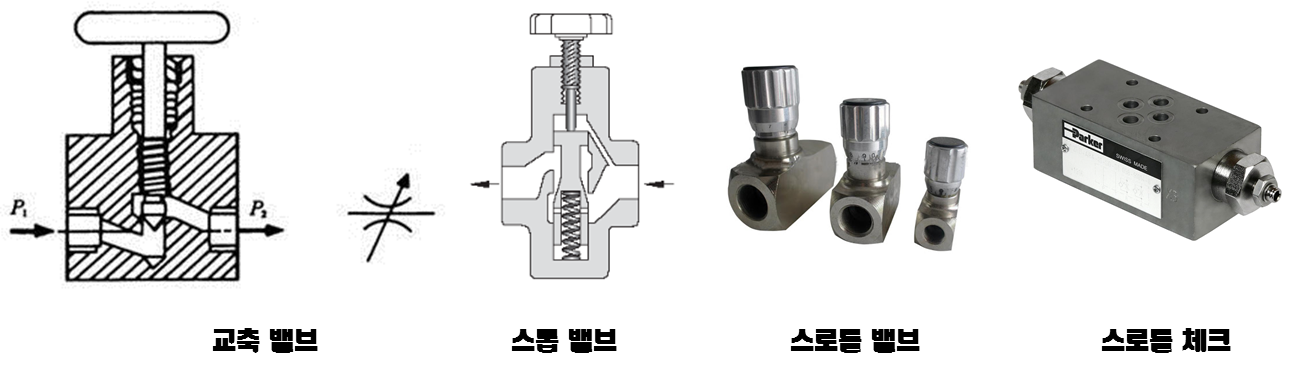

교축 밸브

   ▶ 교축 밸브

      - 유량 조절 밸브 중 구조가 가장 간단한 밸브이며, 교축 밸브는 유체의

        유동 단면적을 감소시켜 유체 흐름에 저항을 주어 유량을 제어하는

        밸브 이다.  그리고 교축밸브는 다음과 같은 밸브로 구분된다.

     (1) 스톱 밸브(Stop valve)

         - 상수도용,  유압용 등의 용도에 사용되고 있는 교축 밸브이다.

            조절 핸들을 조작함으로써 스로틀 부분의 단면적을 변경시켜 통과하는

            유량을 조절하는 밸브이다.

         - 유압용으로 사용할 경우 교축 전후의 압력차이가 클 때에는 미소 유량을

           조정하기 어렵고 작동유의 흐름을 완전히 멎게 하든가 또는 흐르게 하는 것으로

           이용하기에 좋다.

     (2) 스로틀 밸브(Throttle valve)

         - 유압 구동에서 가장 많이 사용되고 있다. 그리고 핸들을 조작하여 밸브안의 스풀을

           미소 유량으로 움직임으로서 대유량까지 조절가능한 밸브이고 일반 산업기계에 널리

           사용되고 있다. 그리고 스로틀 부분은 완전한 테이퍼 부분과 V자형의 홈으로 되어 있는

           부분으로 만들어져 있으며 교축 전후의 압력차가 증가해도 미소 유량을 조절하기에

           용이하다.

     (3) 스로틀 체크 밸브(Throttle and check valve)

         - 방향 교축 밸브라고도 하며 실린더의 속도를 제어하기 위한 밸브로서 가변 교축 밸브와

           체크 밸브를 병렬로 설치하여 한쪽으 자유롭게 흐르게 하고 다른 한쪽은 제어 흐름이 되도록

           한 밸브이다.
