▣ 표면 조도란 ?

   ▶ 금속 표면을 가공할때 금속 표면에 생기는 미세한 요철의 정도를

       표면 조도라한다.



▣ 표면 조도를 구하는 방법

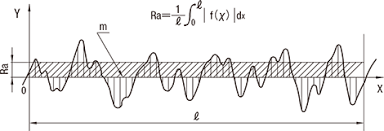

   ▶ 산술 평균 조도 Ra

산술 평균 조도 Ra

      - 조도 곡선에서 편균선의 방향으로 기준 길이만큼 추출하여 추출한

        부분의 평균선 방향으로 X축을 종방향으로 Y축을 잡아 조도 곡선을

        y=f(x)로 표시하였을 때 다음식으로 구할 수 있는 값을 마이크로 미터(mm)로

        나타내어 조도을 표시 하는 방법이다.

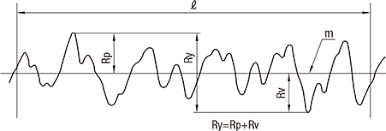

    ▶ 최대 높이 Ry

최대 높이 Ry

       - 조도 곡선에서 평균선의 방향으로 기준 기일 만큼을 추출하여 추출한 부분의

         꾝대기선과 골짜기선과 간견을 조도 곡선으로 종 방향으로 측정하여 이 값을

         마이크로 미터(um)로 나타내어 조도을 표시 하는 방법이다.



    ▶ 10점 평균 조도 Rz

10점 평균 조도 Rz

       - 조도곡선에서 평균선 방향으로 기준 길이만큼을 추출하여 추출한 부분의 평균선에서

         종 방향으로 측정한 가장 높은 꼭대기에서 5번째 꼭대기까지 꼭대기를 Yp(표고) 절대값의

         평균치와 가장 낮은 골짜기 바닥부터 5번째 바닥 Yv(표고)의 절대값 평균 치의 합을 구해

         이 값을 마이크로 미터(um)로 나타내어 조도을 표시 하는 방법 이다.
