▣ 방향변환밸브의 분류

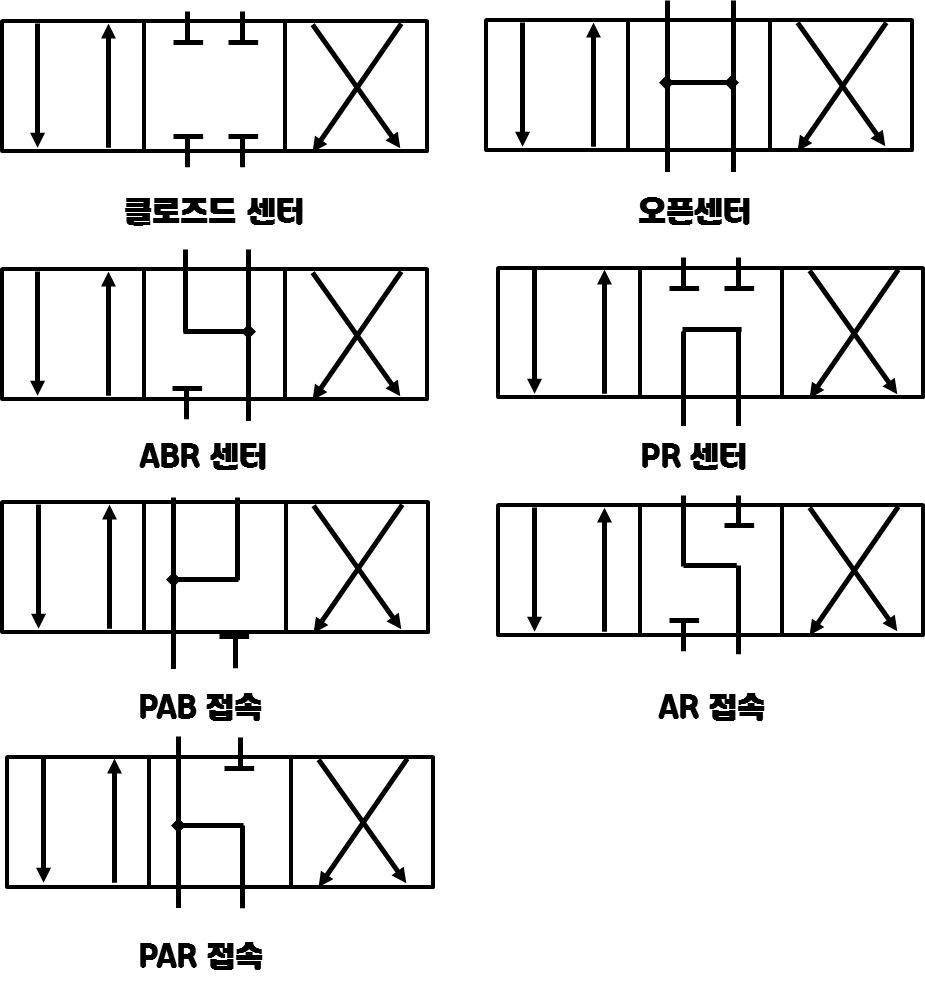

방향변환밸브의 종류

   ▶ 클로즈드 센터형(Closed center type)

      - 중립위치로서 모든 포트가 폐쇄되고 유로가 전부 차단되는 형태이다.

   ▶ 오픈 센터형(Open center type)

      - 클로즈드 센터형과는 역으로 모든 포트가 연결되고 유압유공급쪽이나

        부하쪽 모두가 기름탱크로 연결되어 있다.

   ▶ ABR 접속형

      - 포트 P만이 폐쇄되어 있고 다른 포트 A,B는 포트  R에 연결되어있다.

        이형태는 파셜리 클로즈드 센터형 또는 프레셔 포트 블록형이라고 불린다.

   ▶ PR접속형

      - 포트 P와 포트 R이 연결되고, 다른 포트 A,B는 폐쇄된 형태를 말한다.

        이 형식을 텐텀센터형 또는 센터바이패스형이라고 부른다.

   ▶ PAB접속형

       - 포트 P에서 포트 A,B로 연결되고, 포트 R은 폐쇄된 형태를 말한다.

         이 형식을 탱크 포트 블록형이라고 부른다.

   ▶ AR접속형

       - 포트 P와 B는 폐쇄되어있고 포트 A와 R이 연결되고 있다.

         이 형식은 BR접속이랑 같은 형식이다.

   ▶ PAR접속형

       - 포트 B만이 폐쇄되어 있고, 포트 P는 포트 A 및 R에 연결되어있다.

         이 형식을 실린더 포트 블록형이라고도 한다.
