▣ 척이란

   ▶ 척이란 선반의 부속장치의 하나로서 공작기계의 하나인 선반의 주축

       끝에 장착하여 공작물을 유지하는 부속 장치를 말한다.

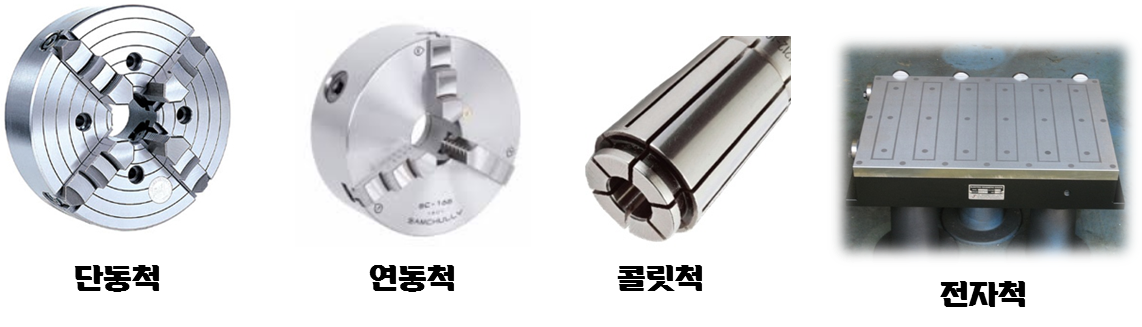

▣ 척의 종류

 척의 종류

   ▶ 단동척

      - 척의 단동척은 크랭크 공구 축에 수나사와 조오에 암나사가 나 있어서

        크랭크 공구를 넣고 돌리면 조오가 반경 방향으로 이동하게 되는 형태이다.

   ▶ 연동척

      - 연동척은 3개의 조오가 크라운 기어의 반대편에 나 있는 스크롤에 물려있어서

        크랭크 공구로 베벨기어축을 돌리면 모두 동시에 동일한 거리만큼 이동하여

        원형의 가공물을 고정하늗 데 이용되는 척이다.

   ▶ 콜릿척(Collect chuck)

      - 콜릿이 축방향으로 찢겨 있어서 공작물을 꽂으면 탄성력과 테이퍼부에 의해

        고정되고 작은 가공뭉를 손쉽게 착탈 하는 데 이용되는 척이다.

   ▶ 전자척(Magnetic chuck)

      - 전자척은 직류 전류에 의해 솔레노이드에서 발생한 자기 작용에 의해 공작물을

        고정하는 형태이다.
