다이아프레임 과 터널 게이트

다이 프레임과 터널 게이트

게이트

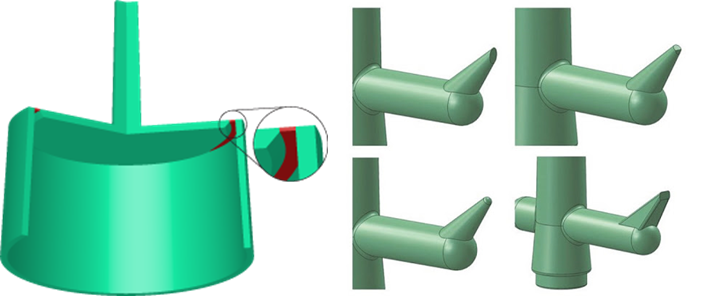

▣ 다이아프레임 게이트

   ▶ 튜브와 같이 양단이 관통되어 있는 실린더형 제품으로 사용되고

       3단 콜드 러너, 핫러너, 단일 캐비티 스프루 게이트 금형에 사용되는

       게이트이다.

▣ 다이아프레임 게이트 장점과 단점

   ▶ 장점

      - 웰드라인이 없고 코어 기울어짐을 방지할 수 있다.

      - 수축과 휨을 최소화하기 위한 유동 패턴을 개선할 수 있다.

      - 유동의 관점에서 볼 때 이 게이트는 실린더형 제품에서

        최상의 게이트이다.

   ▶ 단점

      - 게이트의 제거가 번거롭다.

      - 런너 배열은 다이아 프레임 게이트의 하나의 변형임

      - 실린더형 제품에 있어서 균형 충전과 간단한 게이트 절단이 제공되어야 한다.



▣ 터널 게이트

    ▶ 원뿔 형상으로 원뿔의 끝 부분이 제품에 붙어있는 형태의 게이트이다.

▣ 터널 게이트 장점과 단점

    ▶ 장점

       - 터널 게이트는 금형의 파팅라인 아래에 있는 캐비티에 터널로 연결되며

         금형 내에서 절단될 수 있다.

       - 이제팅 시 터널부를 당겨냄으로써 제품으로부터 전단되거나 찢겨 떨어진다.

       - 2단 콜드 러너 금형에서 게이트를 자동 절단이 된다.

       - 각종 금형과 러너 형태 및 자동 절단 방법과 조합되어 사용할 수 있다.

    ▶ 단점

       - 게이트의 직경이 너무 작다

       - 게이트의 직경이 크면, 취출 하는 과정에서 제품을 살이 떨어져 나갈 수도 있다.

       - 게이트 끝의 직경은 제품 살 두께의 30~70% 사이에서 결정되지만, 수지 재료와 게이트의

         적용 방식에 따라 그 값이 다르다.
