▣유압모터 란?

  ▶유압펌프로 발생시킨 고압을 작동축에 주어 동력을 발생시키는 기계를

     유압모터라고 한다.

▣유압모터의 종류

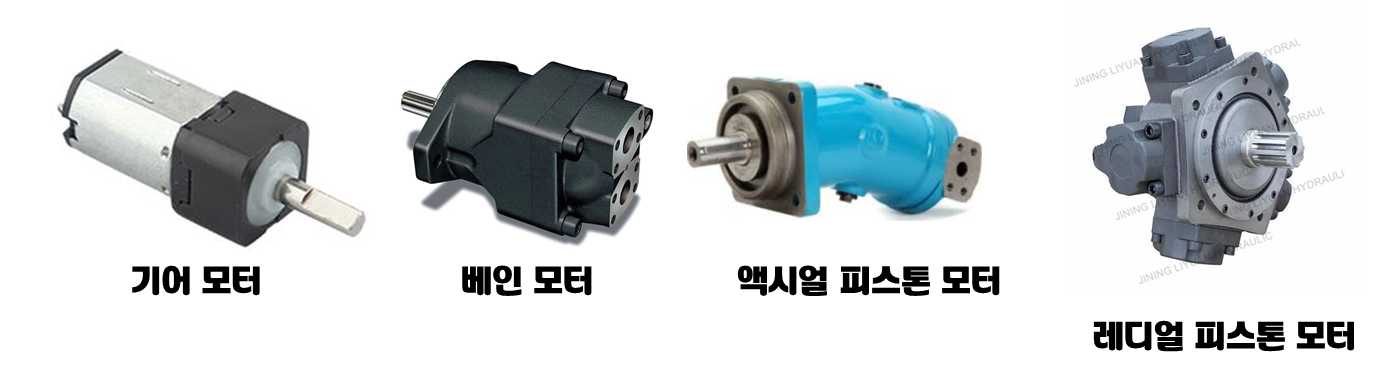

유압모터의 종류

  ▶기어 모터(Gear motor)

     - 유압 모터 중 구조면에서 가장 간단하며 출력 토크가 일정하고 정회전과

       역회전이 가능하고 구조는 2개의 기어가 하나의 하우징 속에서 서로 맞물려

       상호 구동 중동 역할을 하면서 회전하고 그 한쪽의 축에서 토크를 발생시키는

       유압 모터 이다.

  ▶베인 모터(Vane motor)

     -베인 모터는 구조면에서 베인 펌프와 동일하며 공급 압력이 일정한 때 출력 토크가

      일정하고 역전이 가능하고 무단 변속이 가능하고 가혹한 운전기능을 장점으로 가지고

      있는 유압 모터이다.

   ▶액시얼 피스톤 모터(Axial piston motor)

      -액시얼 피스톤 모터는 펌프와 구조가 같고 사축형과 사판형이 있다. 그리고 1회전 당

       배출 유량이 고정된 것과 가변형이 있다. 전자를 정 용량형 모터, 후자를 가변용량형

       모터라 한다.

   ▶사축형 유압 모터

      -실린더 블록의 각도에 따라 배출 유량을 바꾸는 구조를 가지고 있는 모터이다.

      -유압유가 입구로 들어가 밸브 플레이트의 피스톤을 밀며 유압 모터의 출력 측은

       화살표 방향으로 돌려지는 모터이다.

   ▶사판형 유압 모터

      -피스톤의 한쪽이 사판에 따라 미끄러지면서 회전을 생성시키는 구조로 되어있고

       제작이 용이하며 용량형은 사판의 경사량을 조정하므로 정확한 조절이 가능한 모터

       이다.

   ▶레이 디어 피스톤 모터(Radial piston motor)

      -레이디얼 피스톤 모터는 피스톤과 실린더가 방사상으로 배치되어있는 모터이다.

   ▶헬쇼형 유압 모터

      -편심축을 갖고 있는 원판 캠의 주위에 방사상으로 피스톤 실린더가 배치되어있고 유압

       에너지에 의해 펌프가 작용과 반대로 캠축을 회전시키는 모터이다.

   ▶오일 기어형 유압 모터

      -실린더 블록이 피스톤을 안은 채 편심 한 축의 둘레를 회전할 수 있도록 되어 있으며 유압

       에너지가 피스톤을 왕복 운동시켜 실린더 블록을 돌게 하는 모터이다.

   ▶볼 피스톤형 유압 모터

      -오일 기어형 유압 모터의 피스톤 대신에 강구를 사용한 구조의 것을 볼 피스톤이라 한다.
