▣박판 이란?

박판이란?

   ▶두께가 3mm 이하인 일판 강판을 박판이라 한다.

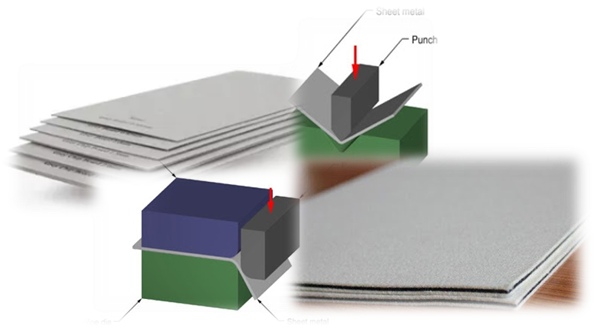

▣박판의 굽힘 가공

   ▶Beading

      -박판을 오목 블한 형상의 Roller 사이에 끼우고 회전시켜 홈을 만드는 작업으로

       주로 용기의 보강과 장식을 목적으로 행하는 굽힘 가공이다.

   ▶Curling

      -가공품의 모서리 단부를 일정 형상의 Punch와 die로 둥글게 하여 판재의 강도를 보강하고

       외관을 조정하여 접촉 감각을 부드럽게 해주는 가공이다.

   ▶Seaming

      -박판금속의 용기 끝을 기계로 겹쳐 결함 시키는 작업이고 판재 곡선형의 측단부를 따라 굽힘을

       행하는 연속적인 Seaming을 Flanging이라고도 한다.

   ▶Stretching

      -굽힘 가공에서 생기는 Spring back을 제거하기 위하여 가공 중에 소재를 항복 응력 이상으로

       인장 하거나 압축하여 성형하는 방법을 말한다.

   ▶Flatting

      -굴곡이 있는 제품을 평면이나 직선으로 만드는 교정작업을 말한다.

        (Roller 교정법, 역 굽힘 법, 인장 법 등이 있다.)

   ▶Spinning

      -얇은 소란을 선반 주축대에 장치된 총형과 심입대 사이에의 Roller로 국속적으로 압착시키면서

       공구를  서서히 이동하면서 금속판을 변형시켜 총형과 동일한 제품을 만드는 작업을 말한다.
