▣분할 금형 이란?

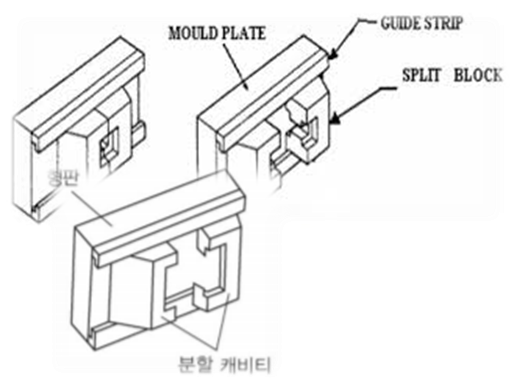

분할 금형

   ▶성형품의 외부를 형성하는 캐비티부를 2개 이상으로 나누어 이동시켜 외부의

      언더컷 부위를 성형할 수 있는 금형을 분할 금형이라고 한다.

▣분할 금형의 필요성

   ▶성형품에 언더컷이 있을 때 필요하다.

   ▶금형 가공상 어려움이 있을 때 필요하다.

   ▶부분적으로 강도, 내마모성, 고정밀도가 요구될 때 필요하다.

▣분할 금형의 장점과 단점

   ▶분할금형의 장점

      -성형품의 형상에 따라 분할하여 분할 편에 대해 적정 재료를 선택하고 필요한 열처리

       및 표면처리 등을 함으로서 부분적으로 금형의 강도와 강성을 유지시킬 수 있다.

      -분할편이 조립된 틈새로 가스가 빠져나가기 때문에 성형 트러블이 많이 감소된다.

      -부품의 연삭 가공이 가능하여 정밀도 있는 부품을 제작할 수 있으므로 수리 시 부품

       교환이 용이하다.

      -빼기 구배를 용이하게 줄 수 있어 성형품의 취출에 도움이 된다.

      -연마가공 및 와이어 컷팅 가공의 비중이 커진다.

   ▶분할 금형의 단점

      - 부품 수량이 많아 금형 가격이 상승될 수 있다.

      -부품의 가공정밀도가 높지 않으면 금형의 정도가 유지되지 않는다.

      -냉각수 구멍의 설치 시에 많은 장애가 있다.

      -분할 편 때문에 성형품 외관에 분할 편에 의한 자국이 발생한다.
