▣브레이크(Brake)의 종류

브레이크(Brake)의 종류

  ▶블록 브레이크(Block brake)
    -축에 달린 브레이크 드럼에 1, 2개의 브레이크 블록을 브레이크 레버로 밀어붙여서 생기는

     마찰저항을 이용하여 회전속도를 줄이는 브레이크이다.
  ▶내부 확장 브레이크(Internal expansion brake)
    -브레이크 휠의 안쪽에 있는 2개의 브레이크 슈가 바깥쪽으로 확장되면서 브레이크 휠에

     접촉하여 작용하는 브레이크 이다.
    -브레이크 슈를 확장하기 위해서는 유압실린더나 캠을 사용 한다.
    -마찰면이 안쪽에 있으므로 먼지나 기름이 부착되는 일이 적고,브레이크 휠의 바깥면으로부터

     열을 발산시키는 데 적합 하다.
   ▶밴드 브레이크(Band brake)
     -브레이크 드럼에 강철 밴드(Steel band)를 감고, 이 밴드에 장력을 주어 밴드와 브레이크 드럼

      사이의 마찰로 제동을 하는 브레이크 이다.
     -밴드 브레이크는 마찰력을 크게 하기 위하여 밴드 안쪽에 나무토막,가죽,석면,직물등을

       라이닝 한다.

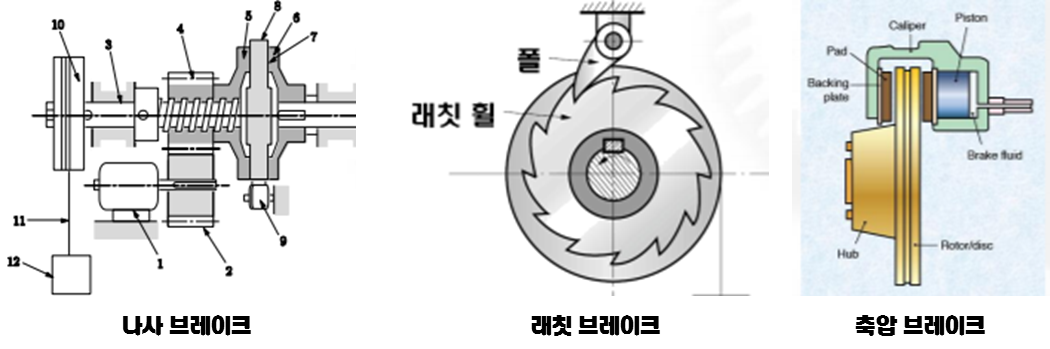

   ▶축압 브레이크
    -축방향으로 힘을 주어 그 마찰력에 의하여 제동하는 브레이크이다.
   ▶나사브레이크(Screw brake)
    -하중을 감아올릴 때 : 브레이크 작용은 하지 않고 클러치로 작용하는 브레이크이다.
    -하중을 감아내릴 때 : 브레이크로서 작용하여 하중의 속도를 조정하거나 정지가된다.
   ▶ 래칫 브레이크(ratchet brake)
    -래칫 휠에 폴을 걸어서 역전을 방지하는 브레이크이다.
