사출금형의 불량현상 및 대책 방법

▣사출금형의 불량 현상 및 대책 방법

사출금형의 불량 현상

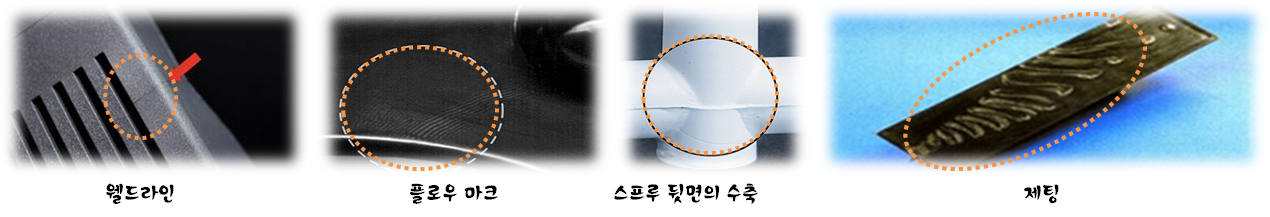

   ⊙웰드라인(Welde line)

      ▶용융수지의 흐름이 만나는 곳에서 생기는 현상을 말한다.

     ◈웰드라인 방지 대책

        -사출 속도를 빠르게 한다.

        -사출 압력을 올린다.

        -수지 및 금형 온도를 올린다.

        -캐비티 충진 속도를 조절함으로써 보완한다.

   ⊙플로우 마크(Flow mark)

      ▶제품 표면에 gate와 최종 충진 부위 주면에서 흐름 자국이

         발생하는 현상을 말한다.

     ◈플로우 마크 방지 대책

        -사출 속도를 정당히 한다.

        -수지 및 금형 온도를 올린다.

        -노즐 구멍을 크게 한다.

    ⊙스프루 뒷면의 수축

      ◈스프루 뒷면의 수축 방지 대책

         -사출량을 늘린다.

         -사출 보압을 높게 하고 사출 속도를 빠르게 한다.

         -사출 충진 압력을 높인다.

         -게이트가 응고될 때까지 보압 시간을 길게 한다.

     ⊙제팅(Jetting)

        ▶성형품의 표면에 뱀이 지나가는 것과 같이 구불구불 한 모양이

           나타나는 현상을 말한다.

        ▶주로 얇고 평평한 성형품의 사이드 게이트와 금형 온도, 수지 온도가 낮아서

           냉각된 수지가 금형 캐비티 내로 흘러들어 올 때 생긴다.

       ◈제팅 방지 대책

          -사출 속도를 느리게 한다.

          -게이트 구멍을 크게 하고 수지가 유동 시 전단력을 받도록 한다.
