탄성 지지 재료의 특성

탄성 지지 재료

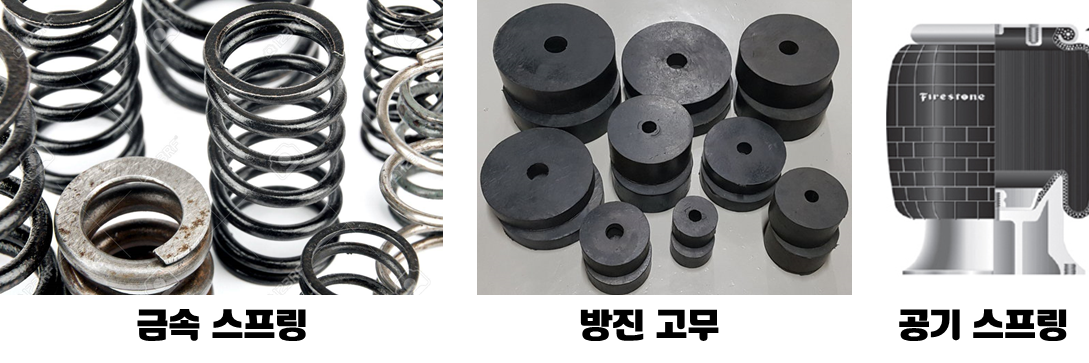

 ▣금속 스프링

    ▶ 장점

       -온도, 부식, 용해 등에 대한 저항성이 크다.

       -뒤틀리거나 오므라들지 않는다.

       -최대변위가 허용되고 저주파 차진에 좋다.

     ▶ 단점

       -감쇠가 더의 없으며 공진시에 전달율이 매우 크다.

       -고주파 진동시에 단락되고 로키이 일어나지 않도록 주의

         해야한다.

   ▣방진 고무

      ▶ 방진 고무의 사용상 주의할점

        -정하중에 따른 수축량이 10~15% 이내로 사용해야한다.

        -변화는 될 수 있는 한 균일하게 하고 압력 집중을 피해야한다.

        -사용온도는 50˚C 이하로 하고 신장응력의 작용을 피해야한다.

      ▶ 방진 고무의 장점

        -형상의 선택이 비교적 자유롭고 압축, 전단, 타선 등의 사용방법에

         따라 1개로 2축방향 및 회전방향의 스프링 정수를 광범위하게

         선택할 수 있다.

        -고무 자체의 내부 마찰에 의해 저항을 얻을 수 있어 고주파 진동의

          차진에 양호하다.

      ▶ 방진 고무의 단점

        -공기 중의 O2에 의해 산화기 된다.

        -내부마찰에 의한 발열 때문에 열화ㅣ되고, 내유 및 내열성이 약하다.

   ▣공기 스프링

      ▶ 공기 스프링 장점

        -설계시에 스프링의 높이, 내하력, 스프링 정수를 각각 독립적으로 광범위하게

         설정할 수 있다.

        -지지하중이 크게 변하는 경우에는 높이 조정변에 의해 그 높이를 조절할 수 있어

         기계 높이를 일정레벨로 유지시킬 수 있다.

        -하중의 변화에 따라 고유진동수를 일정하게 유지할 수있다.

        -부하능력이 광범위하고 자동제어가 가능하다.

      ▶ 공기 스프링 단점

        -구조가 복잡하고 시설비가 많다.

        -압축기 등 부대시설이 필요하고 공기누출의 위험이 있다.

        -사용진폭이 적은 것이 많으므로 별도의 댐퍼가 필요한 경우가 많다.
