공기표준 사이클(Air-standard cycle)이란

by Z국대Z 2021. 3. 16.
반응형

▣공기표준 사이클이란?

   -공기표준 사이클은 보통 다음과 같은 가정 하에서 작성된 이론

     사이클이다.

   ▶동작유체는 공기만으로 구성된다.

   ▶동작유체의 비열은 일정하고 온도와 무관하다.

   ▶동작유체의 공급열량은 외부에서 공급된다.

   ▶팽창행정과 압축행정은 단열과정이다.

      (단열지수 1.4이다.)

   ▶열손실과 열해리 현상은 무시한다.

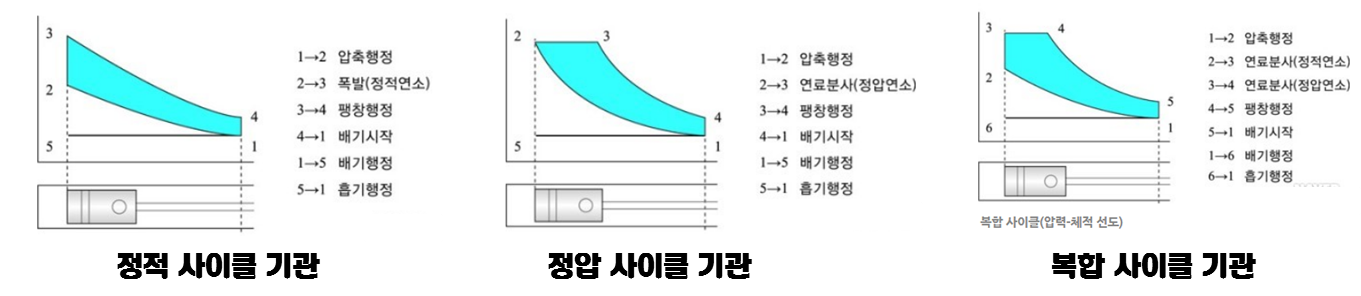

▣공기표준 사이클 종류

공기표준 사이클 종류

   ▶정적 사이클 기관(Constant volume cycle engine)

      -정적 사이클 기관은 일명 오토 사이클 기관이라 하며 스파크 점화

        기관이다.

   ▶정압 사이클 기관(Constant pressure cycle engine)

      -정압 사이클 기관은 일명 디젤 사이클기관이라고 하며 피스톤의

       속도가 느린 저속 디젤기관이 여기에 속한다.

   ▶복합 사이클 기관(Combined cycle engine)

      -복합 사이클 기관은 일명 사바테 사이클 기관이라고 하며 고속

       디젤기관에서 피스톤의 속도가 빠르므로 연료의 연소시간을 충분히

       주위해서 연료 분사를 압축행정을 말한다. 즉 피스톤이 상사점 점에

       있을 때 연료의 일부를 분사시켜 정적 하에서 연소시키고 또 연료의

       일부를 피스톤이 상사점을 지난 후 상사점 후에 분사하므로 정압 하에서

       연소가 된다.
