자동차 동력 조향 장치(Power steering)란?

by Z국대Z 2021. 3. 23.
반응형

▣자동차 동력 장치란?

   ▶운전자의 핸들조작을 입력신호로 하여 조향바퀴의 각 변위를 출력 신호로

     장치이다.

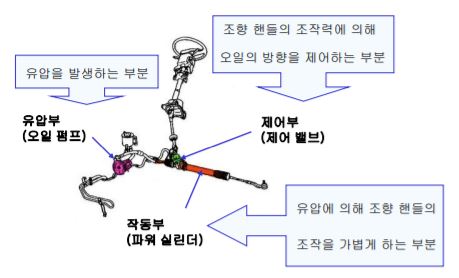

자동차 동력 장치

▣동력 조향 장치의 이점

   ▶조작력을 작게 할 수 있으며 조향기어를 자유롭게 선택할 수 있다.

   ▶노면의 충격에 의한 앞바퀴의 급속귀환을 방지할 수 있다.

   ▶앞바퀴의 시미동작을 감소시키는 효과가 있다.

▣동력 조향 장치의 구성 부품

   ▶유압펌프

      -오일 펌프는 배인형 펌프로서 로터는 펌프 내의 타원형의 캠 링 속에서

       회전한다. 로터가 회전할 때 로터와 캠링 베인 사이의 면적의 변화로

       유압을 발생 한다.

    ▶제어 밸브

      -교축부를 가지면 조향 압력의 방향, 크기, 속도에 대응하여 파워 실린더에

       공급하는 작동유의 방향, 압력, 유량을 제어하여 4포트 밸브가 사용된다.

    ▶반력 기구

      -토션바, 코일스프링 반력기구나 유압반력기구을 이용한다. 스프링 반력기구는

       밸브 1차 변위에 비례하고 유압반응기구는 출력에 1차 비례한다.

    ▶파워 실린더 기구

      -조향 보조력을 발생하며 좌우 양방향의 조향의 특성에 맞도록 복동식 피스톤

       실린더 기구를 사용한다.
