사출금형의 게이트의 설정 요령

2021. 4. 5. 23:44제품 및 금속

반응형

▣사출금형의 게이트란?

사출금형의 게이트란?

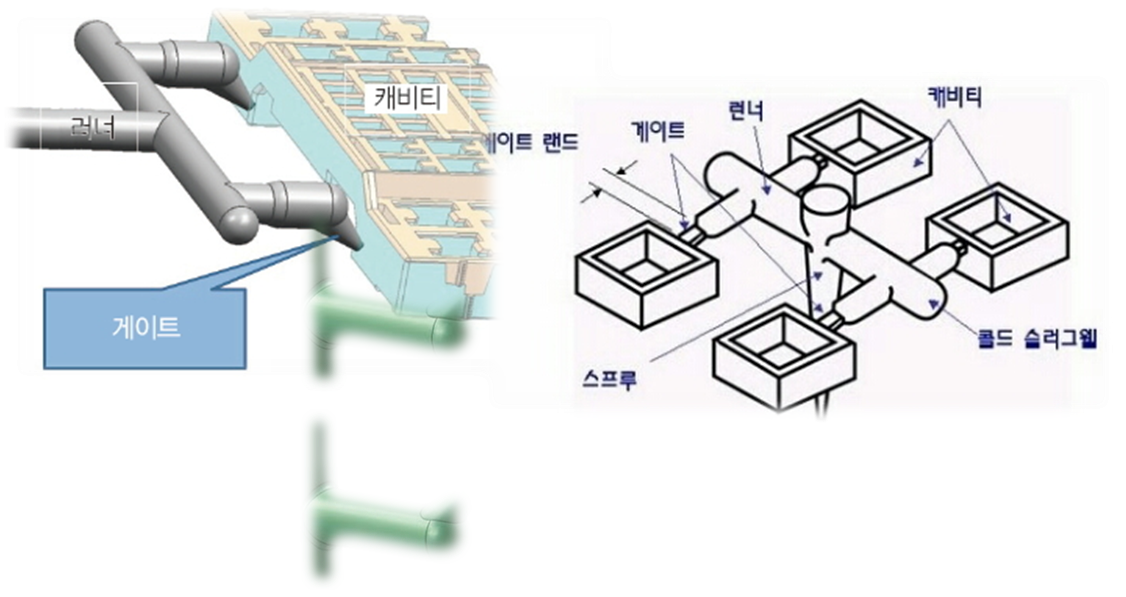

   ▶사출금형의 런너의 종점이고 캐비티의 입구를 게이트라고 한다.

▣사출금형의 게이트의 설정 요령

   ▶게이트는 그 성형품의 가장 두꺼운 부분에 설치해야한다.

   ▶게이트 위치는 각 캐비티의 말단까지 동시에 충전되는 위치에 설치되어야한다.

   ▶상품가치상 눈에 띄지 않는 곳 또는 게이트 마무리가 간단하게 되는 부분에

      설치되어야한다.

   ▶웰드라인이 생성되기 어려운 곳에 설치되어야한다.

   ▶가는 코어나 리브 핀이 가까운 곳 또는 유동압력에 의해 편육하고 쓰러질 우려가

      있는 방향을 피해서 설치해야한다.

   ▶가스가 고이기 쉬운 방향의 반대쪽에 설치하고, 그 반대쪽에 가스빼기기를 설치해야한다.

   ▶큰 힘이나 충격하중이 작용하는 부분에는 게이트를 설치하지 않아야한다.

   ▶젯팅을 방지하고 흐름을 순조롭게 하기 위해 코어 형을 향해 용융수지가 흐르는 위치에

       설치해야한다.
