▣응축기 란?

   ▶응축기는 압축기에서 고온고압이 된 냉매를 냉각 액화시키는 열교환기로서

      냉동사이클의 고압측에서 사이클 내의 열을 외부로 방출하는 역할을 한다.

응축기 란?

▣응축기의 종류

   -응축기는 수랭식, 공랭식 및 물과 공기를 병용하는 증발식이 있다.

   ▶수랭식 응축기

      ▲2중관식 응축기

          -지름이 서로 다른 원형과 을 이중으로 설치하여 안쪽 관속에는 냉각수가

           아래에서 위로 흐르고 바깥쪽 관과 안쪽 관 사이에 냉매 증기가 위에서

           아래로 흐를 수 없는 구조을 가지고 있다.

      ▲입형 셀 튜브식 응축기(Vertical shell and tube condenser)

          -비교적 대용량의 응축을 할 수가 있으며 설치면적은 적으나 수량이 많다는

           결점이 있고 주로 육상으 대형 암모니아 냉동설비에 사용되는 응축기이다.

      ▲횡형 셀 튜브식 응축기(Horizontal shell and tube condenser)

          -강판으로 만든 원통을 수평으로 놓고 그 속에 냉각관을 다수 넣어 원통의 좌,

           우를 강판으로 용접한 것 으로 냉각수 속도를 크게 하면 열 통과율의 값은

           증대하지만 냉각수 펌프의 동력이 현저히 증대하는 응축기이다.

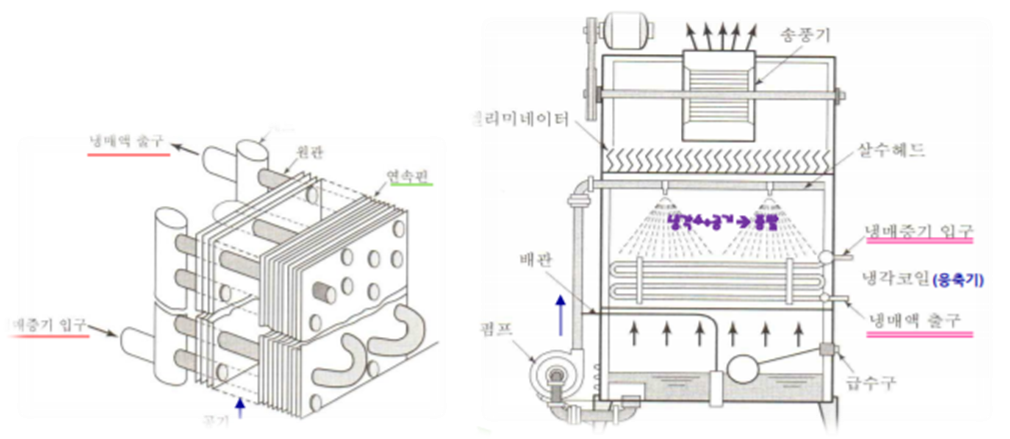

      ▲증발식 응축기(Evaporative condenser)

         -수냉식과 공랭식을 혼합한 응축기로서 대형 냉동설비에 사용되는 응축기이다.

         -냉각관에 냉각수를 분무시키고, 공기를 붙어주면 냉각수가 증발하면서 증발열을

          훕수함으로 냉각수와 냉매으 온도차뿐만 아니라 증발열에 의한 냉각 작용을 동시에

          얻을수 있는 응축기이다.

   ▶공냉식 응축기

      -냉각수를 얻을 수 없는 경우 소형 냉동장치가 사용되는 응축기이다.

      -공기측에 열 전달계수가 나쁨으로 관 외부에 핀을 부착하여 전열면적을

        증가시켜줘야 한다.
