▣에어 벤트란?

에어 벤트란?

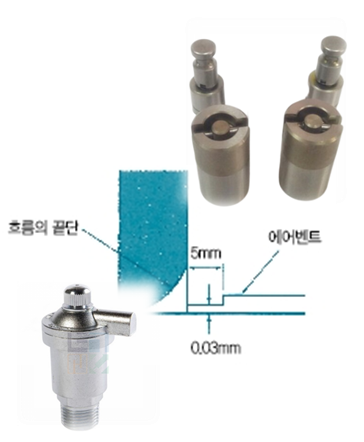

   ▶사출금형의 캐비티에 용융 수지를 집어넣어 채울 때 캐비티 안의 공기 또는 수지의

      휘발 가스를 금형 밖으로 배출해야하고 이를 배출하는 통로를 에어 벤트라고 한다.

▣에어 벤트의 특징

   ▶에어벤트는 사출되어 금형 내에 주입된 수지에서 발생한 가스를 제거할 때 설치된다.

   ▶성형재료에는 다량의 휘발성물질이 포함되어있고 성형품에 나쁜 영향을 줄 수 있다.

   ▶냉각된 후에는 액상 또는 고형물질로 변하여 금형을 부식 및 오염을 시킬수 있다.

   ▶에어벤트의 효율을 높이기위해서는 배기가 잘되는 곳에 설치해야 한다.

▣에어벤트 불충분으로 인해 발생하는 문제점

   ▶가스 연소

      -배기 속도 바다 충진 속도가 빠르면 공기는 단열 압축을 받아 선단부가 고온으로 된다.

       경우에 따라 변색, 가스 잔류의 불량이 발생한다.

   ▶플래시(Flash)

      -웰드 선단부의 수지 온도가 현저히 상승하여 점도가 떨어지므로 플래시의 발생이

       쉽게 일어난다. 또한 공기가 충진을 방해하므로 사출 압력이 상승하여 결과적으로

       금형의 파팅라인이 열려 전체적인 플래시의 발생이 생기는 것을 말한다.

  ▶미 성형

     -가스 연소, 플래시가 생기지 않더라도 공기가 흐름을 방해하여 충진 비율이 늦어져

      미 성형이 된다.

 ▶기포

    -공기와 수지가 합쳐져 기포, Silver line 등의 외관 불량이 생긴다.

 ▶사이클이 길어진다.
