2단 금형의 구성 부품 기능

by 공학 정보 Z국대Z 2021. 5. 9.
728x90
반응형

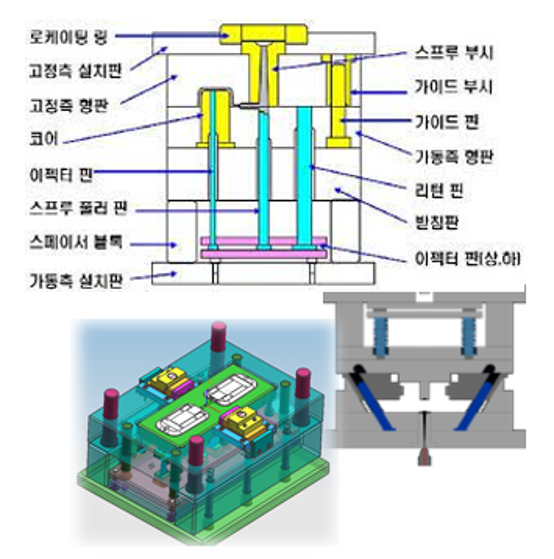

▣2단 금형의 구성 부품

2단 금형의 구성 부품

   ▶상 고정판

      -금형을 구성하는 맨 위에 있는 판 모양의 부품으로 사출성형 기계의 고정 측

        부착판에 금형을 설치하여 고정하는 판으로 상부 고정 판이라고 한다.

   ▶로케이 트링

      -금형의 고정 측 설치판의 중앙에 있는 카운터 보링 자리에 들어가며 사출 성형기의

       노즐과 스프루 부싱의 중심을 맞추는 데 사용되는 부품을 말한다.

   ▶고정 측 형판

      -성형품을 성형하는 공간을 이루는 형판 중 고정 측에 있는 형판을 말하며 캐비티부가 내재

       하며 스프루 부싱 등을 고정시키는 기능을 한다.

   ▶가동 측 형판

      -성형품을 성형하는 공간을 이루는 형판 중 금형의 가동 측에 있는 판을 말하며 코어가 내재하며

        가이드핀 부싱을 고정시키는 기능을 한다.

   ▶받침판

      -금형을 구성하는 형판중 가동 측에 설치되고 사출성형시 고압으로 가동측 형판에 휨이 일어나지

        않게 받쳐주는 판을 말한다.

   ▶하 고정판

      -금형을 구성하는 부품 중 맨 아래에 있는 판 모양의 부품으로 사출 성형기계의 가동측 부착판에

       금형을 설치하여 공정하는 판으로 하부고정 판이라고 한다.

   ▶스페이서 블록

      -성형품을 금형에서 빼낼 때 밀 판이 상하로 움직일 수 있게 공간을 만들어 주는 블록을 말한다.

   ▶이젝터 플레이트

      -성형품을 밀어내기 위해 사용하는 금형 내의 장치의 일부이며 이젝터 핀 돌이 이에 공정되어 있다.

   ▶스프루 부싱

      -사출기의 노즐과 밀착되어있어 재료가 노즐에서 런너로 훌러 들어가는 원뿔 형태를 가지고 있는

       주입구 통로를 말한다.

   ▶리턴 핀

      -이젝터 핀 고정판에 고정되어 있으며 금형이 닫힐 때 이젝터 핀이나 스프루 로크 핀을 보호하여

       원위치로 정확히 돌아가게 하도록 작용하는 핀을 말한다.

   ▶가이드 핀

      -금형을 열고 닫을 때 고정픅 형판과 가동 측 형판이 정확하게 맞추어지도록 안내 역할을 하는 핀을

        말한다.

   ▶가이드 핀 부싱

      -고정 측 형판에 고정되어 안내 핀이 움직일 때 저항이 적도록 베어링의 역할을 해주는 부품으로

       금형 구조에 따라 여러 형태가 있다.

   ▶캐비티

      -성형용 금형에서 성형되는 고간 부분을 말한다.

   ▶코어

      -성형품의 내면을 형성하기 위한 금형의 돌출 부분이고 플런저, 언더컷 부를 성형하기 위해서

       사용된 금형 부분이라고 한다.

   ▶이젝터 핀

      -이젝터에 고정되어 있으며 성형품이 금형 밖으로 빠지도록 밀어내는 기능을 가진 핀을 말한다.
