게이트의 목적과 위치 선정 기준

by 공학 정보 Z국대Z 2021. 6. 3.
728x90
반응형

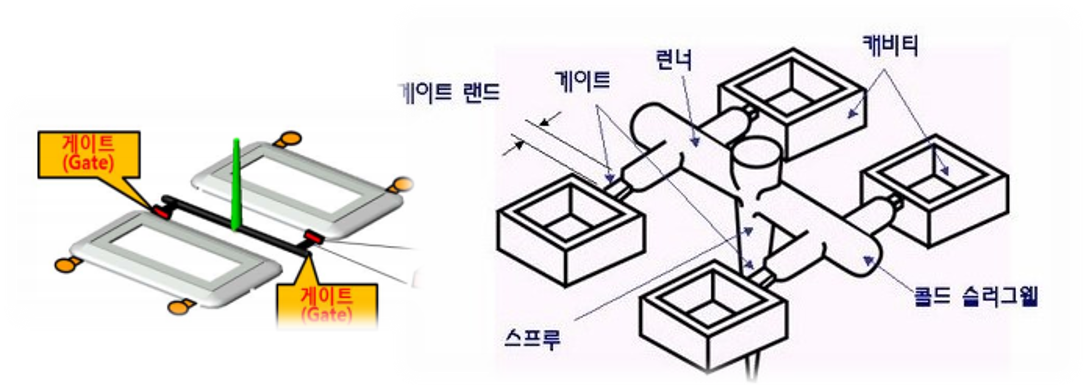

▣게이트의 목적과 역할

게이트의 목적과 역할

   ▶충진된는 용융수지의 유동방향과 수진량을 제어하고 제품형상이 완전히

      이루어지게 한다.

   ▶캐비티내로 용융 수지를 계속 충진시키고 런너 측으로의 역류를 막아준다.

   ▶캐비티내 압력보존 및 수축조절을 위해 런너와 제품사이의 차단역할을 한다.

   ▶캐비티의 게이트 치수 크기를 조정하여 캐비티의 충진 균형을 잡아 준다.

   ▶게이트를 균형 있게 설계할수 있도록해서 압력 분배가 균등하도록 한다.

   ▶스프루와 런너를 통과하면서 냉각된 수지를 좁은 게이트를 유동하면서

      마찰열을 흡수해준다.

   ▶용융수지 온도를 상승시켜 플로우 마크, 웰드 라인을 감소시킨다.

   ▶러너와 성형품의 절단이 용이하고 깨끗하게 마무리 작업을 할수 있게 한다.

▣게이트 위치 선정 기준

   ▶게이트 위치는 각 캐비티의 말단까지 동시에 충전되는 위치에 설치해야한다.

   ▶성형품의 가장 두꺼운 부분에 설치해야 한다.

   ▶상품가치상 눈에 띄지 않는 곳 이나 게이트 마무리가 간단하게 되는 부분에

      설치한다.

   ▶웰드 라인이 생성되기 어려운 곳에 설치해야한다.

   ▶가스가 고이기 쉬운 방향의 반대쪽에 설치해야한다.

   ▶큰 힘이나 충격하중이 작용하는 부분에는 게이트를 붙이지 않는다.

   ▶제팅을 방지할 수 있는 부분 또는 성형품의 기능, 외관을 손상하지 않는 부분에

      설치해야한다.

   ▶인서트 기타 장애물을 피할 수 있는 곳에 설치해야한다.
