가변 밸브 타이밍(Variable valve timing) 이란?

by Z국대Z 2021. 7. 11.
반응형

▣가변 밸브 타이밍 이란?

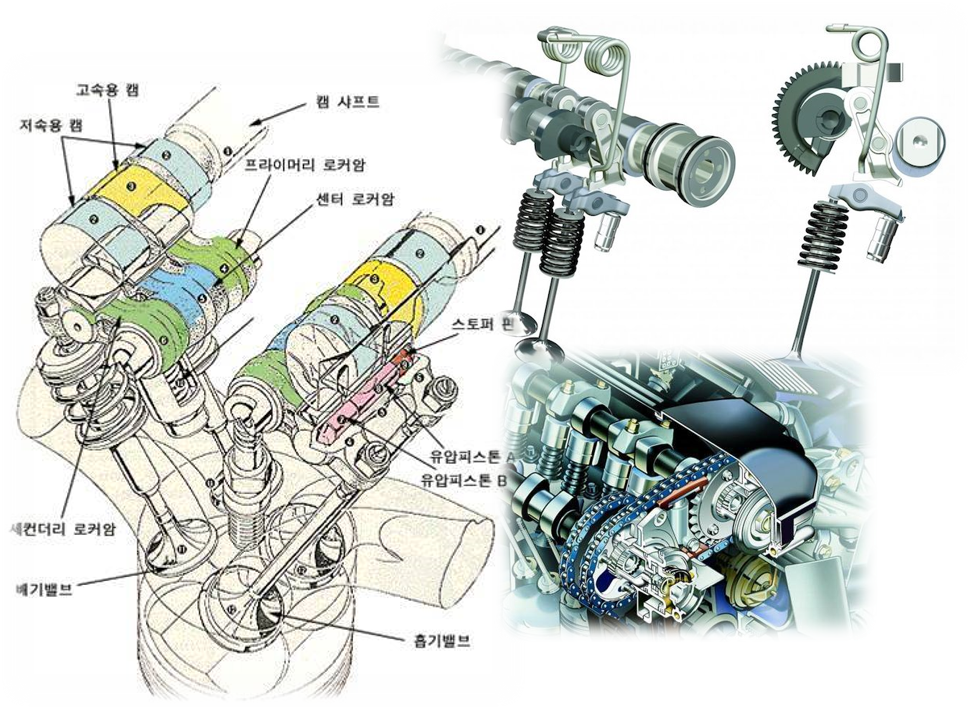

가변 밸브 타이밍 이란?

    ▶밸브 타이밍과 밸브 개폐 기간 모두를 변화시킬 수 있는 시스템을 말한다.

    ▶캠축은 흡기 밸브와 배기밸브에 대하여 3개의 돌출부를 가지고 있는 시스템이다.

    ▶로커암은 내장된 유압 피스톤을 가지고 있으며, 돌출부의 형상이 서로 달라 개폐 기간

       의 차이가 생기는 특징을 가지고 있다.

    ▶중앙 캠 돌출부는 고 회전을 위한 것이고, 첫 번째와 두 번째의 캠 돌출부는 저 회전을 위한

       기능을 하는 시스템이다.

▣가변 밸브 타이밍의 필요성

    ▶자동차의 고속 주행 영역에서 엔진은 체적 효율이 낮아진다.

    ▶흡기 밸브의 열림 시간이 매우 짧아서 혼 하기가 실린더 내로 들어오는 시간이 적어진다.

    ▶고속에서 흡기 밸브가 좀 더 빨리 열리면, 혼합기의 흡입이 빨라져 더 많은 양이 흡입된다.

▣가변 타이밍 캠축의 구조

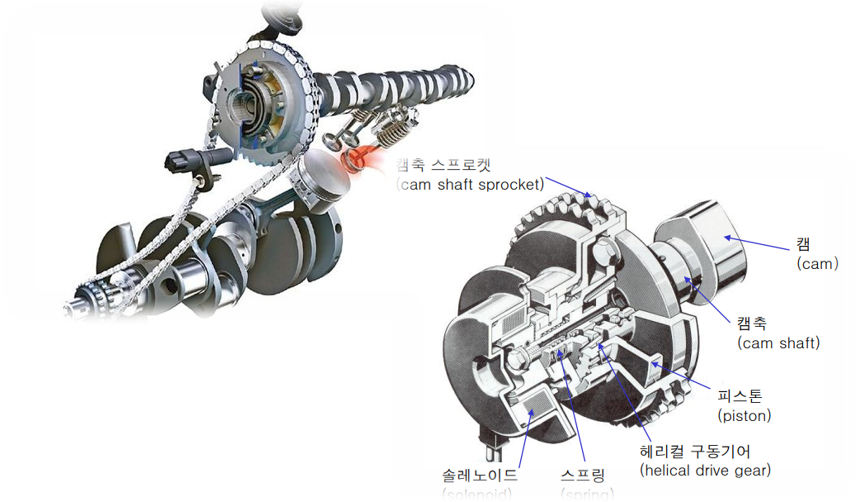

가변 타이밍 캠축의 구조

    ▶캠축 스프로킷과 캠축 각을 변화시킬 수 있는 연결부를 가지고 있다.

    ▶유압에 의해서 작동되는 유압 피스톤과 오일 조절 밸브를 작동하는 솔레노이드로

       구성되어있다.
