내연기관 동력계 분류

▣내연기관 동력계

   ▶동력계(Dyamometer)이란?

      -동력계는 기관이 작동되는 속도와 부하의 전 범위에서 토크와 동력을

       측정하기 위해 사용되는 기계이다.

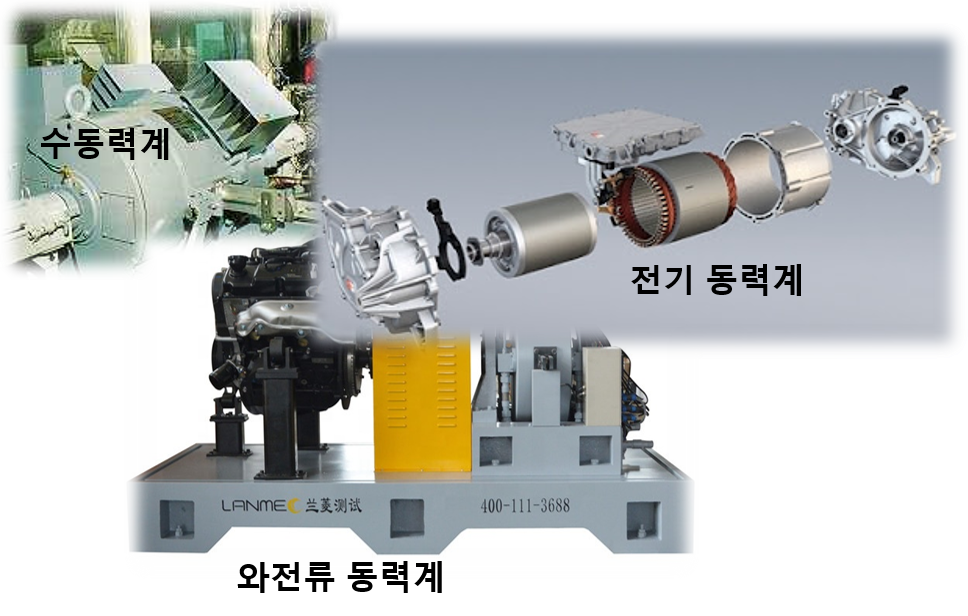

▣내연기관 동력계 분류

내연기관 동력계 분류

   ▶수동력계(Hydraulic dynamometer)

      -오리피스를 통해 펌핑된 물이나 열 또는 로터와 스테이터의 조합으로 점성

       손실에 의해 소산된 기관 에너지를 흡수하고 많은 양의 에너지가 이러한

       방식으로 흡수가 가능하며 가장 큰 기관을 위한 동력계이다.

    ▶와전류 동력계(Eddy current dynamometer)

       -측정할 기관에 의해 구동되는 디스크를 사용되고 이 디스크는 세기를 제어할

        수 있는 자기장 속에서 회전을 한다. 그리고 회전 디스크는 전기적인 도체로서

        작용하여 디스크 내에서 와전류를 발생시킨다. 또한 외부적인 회로의 오염이

        없어 유도 전류로부터 에너지는 디스크에 흡수되는 특징이다.

     ▶전기 동력계(Electric dynamometer)

        -동력계의 최고 형태 중 하나이며 기관과 연결된 발전기로부터 전기적 출력으로

         에너지를 흡수하는 특징을 가지고있다. 또한 흡수된 에너지 측정에 정확한 수단

         일 뿐 아니라 발전기의 출력과 연결된 회로의 저항을 변화시킴으로써 쉽게 기관

         부하를 바꿀 수 있는 장점을 가지고있는 동력계이다.
