▣어큐뮬레이터(Accumulator)란?

  ▶용기 내에 고압유를 압입 하여 저장하는 기기를 말한다.

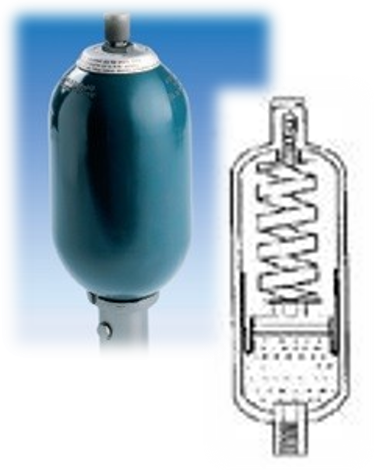

어큐뮬레이터(Accumulator)란?

▣어큐뮬레이터 용도

  ▶대유량의 순간적으로 공급 가능

     -단시간에 높은 압력이 필요한 경우에 사용된다.

  ▶유입펌프의 맥동 제거

     -유압펌프로부터 토출되는 압유의 맥동을 제거하여 유압을 일정하게 유지기키는 경우에

      사용된다.

  ▶충격압력의 흡수

     -부하의 급변동 및 밸브의 개폐시 발생하는 충격 압력 또는 외부의 노이즈에 기인한 입력

      진동을 흡수하는 경우에 사용된다.

   ▶압력보상

      -일정한 압력을 유지하거나 회로 중 오일 누설이나 금속 부분의 팽창 및 수축으로 인한

        압력이나 유량의 변화를 보상하는 경우에 사용된다.

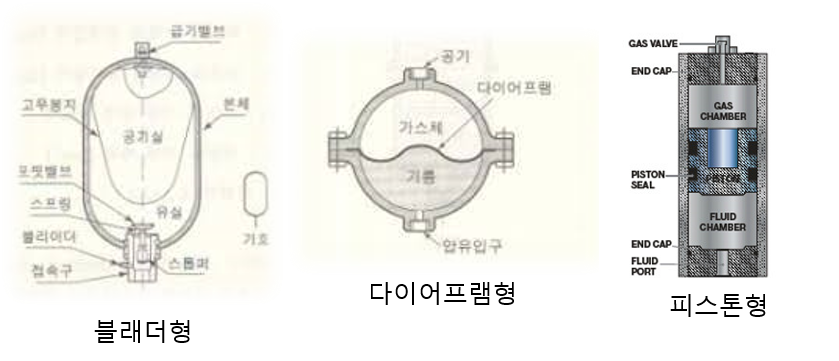

▣어큐뮬레이터 구조

어큐뮬레이터 구조

   ▶블래이더형(Bladder type)

      -기체는 탄성이 풍부한 특수 합성고무 주머니에 급기 밸브를 사이에 두고 외부에서 봉입하였고

       하부 작동 유력의 출입구에는 포핏 밸브가 있다.

   ▶다이어프램형(Diaphram type)

      -다이어프램이라는 격막에 의하여 기체실과 유실로 구분되어 있고 상부의 압축 기체와 하부의

       압유가 평형을 이루는 구조로 되어있다.

    ▶피스톤형(Piston type)

       -실린더에 피스톤이 키워져 있고 기체실과 유실을 구분하는 구조로 되어있다.
