브로치가공(Broaching)작업 특징 및 종류

by Z국대Z 2021. 11. 28.
반응형

▣브로치 가공(Broaching)란?

   ▶절삭공구를 사용하여 인발 또는 압입 공작물의 표면이나 내면에 브로치를 대고

      1회 통과시켜 높은 정밀도를 완성하는 가공법이다.

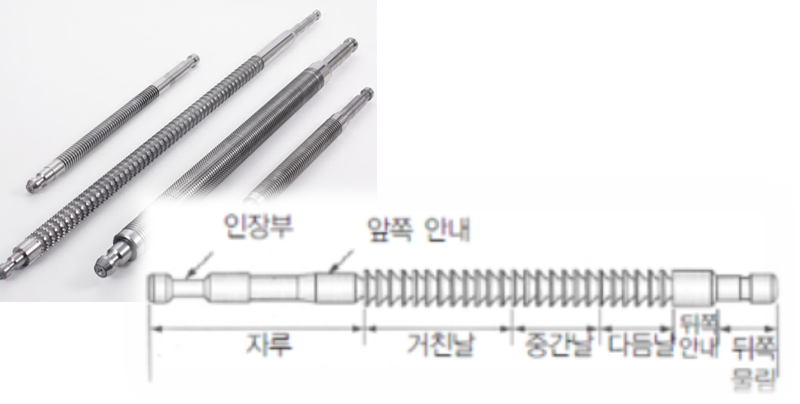

브로치가공(Broaching)란?

▣브로치 작업의 특징

   ▶브로치는 단 1번 통과시킴으로써 완성가공을 할 수 있다.

   ▶복잡한 모양의 구멍도 브로치의 모양에 따라 정밀하게 다듬질할 수 있다.

   ▶1개의 브로치에 거친 날 과 다듬질 날을 모두 갖추고 있어 거친 절삭과 다듬질 절삭을

      따로 할 필요가 없다.

   ▶브로치의 가격이 비싸다.

   ▶브로치는 제작하기가 곤란하다.

▣브로칭 머신의 종류

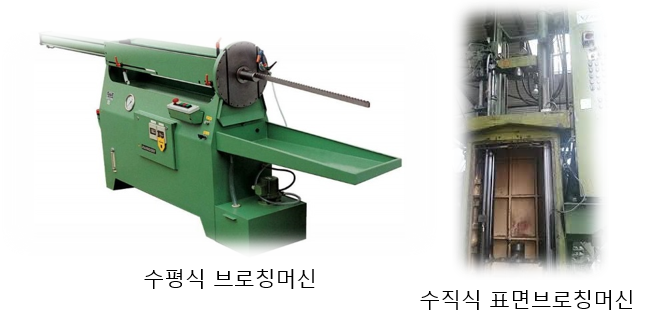

브로칭머신의 종류

   ▶수평식 브로칭머신

      -설치면적이 크다는 단점이 있으나 브로치 가공 조작과 기계 점검이 용이하며 공작물의

        무게도 무겁고 브로치의 이동량이 크므로 수직식 브로칭 머신보다 많이 사용된다.

   ▶수직식 브로칭머신

      -수평식 브로칭 머신에 비하여 공작물 고정이 편리하며 절삭제의 공급이 용이하고 작은

       공작물의 대량생산에 적합하다.

▣브로칭 머신의 운동방식

   ▶브로칭 머신은 나사에 의한 방식, 래크와 피니언에 의한 방식, 유압에 의한 방식으로 되어있다.
