원통 연삭기(Cylindrical grinding machine)구조

▣원통 연삭기 란?

   ▶등경또는  테이퍼가 붙은 원통의 외면을 연삭하는 기계이며 테이퍼축이나 구멍의 연삭도

      가능한 연삭기를 말한다.

▣원통 연삭기의 종류 및 구조

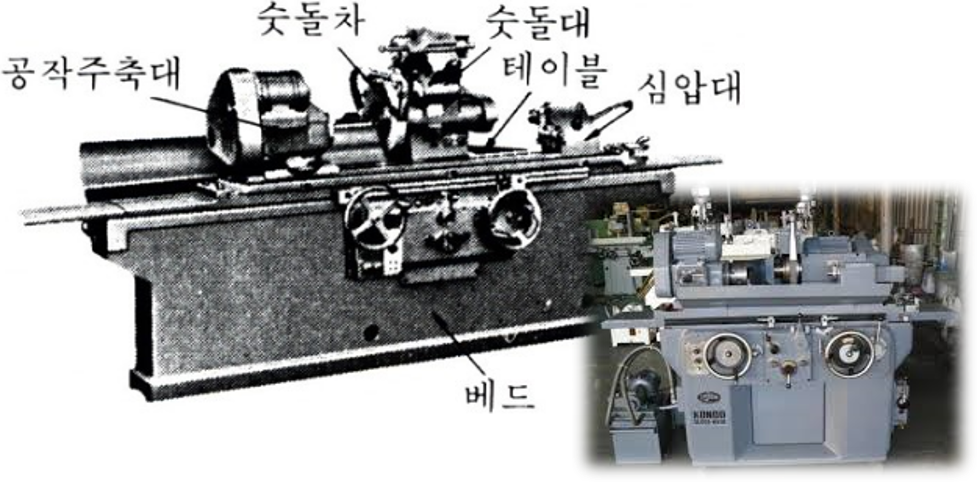

원통 연삭기의 구조

     ▶테이블 이동형

        -공작물을 고정한 테이블이 이동되는 형식으로, 소형 공작물의 정밀 연삭에 적합하고

          가장 많이 사용되는 연삭기이다.

     ▶숫돌대 이동형

        -숫돌대가 이동하며 회전하는 형식으로 플런지 연삭이라고도 하고 공작물을 이동시키기

         곤란한 대형 공작물을 연삭하는데 적합한 연삭기이다.

     ▶절삭깊이 방향 연삭형

        -전,후 이송만으로 연삭하는 방식으로 짧은 공작물의 전 길이를 동시에 연삭하며 윤곽을 갖는

         숫돌을 사용하면 간단한 윤곽곡선의 연삭도 가능하다.

     ▶원통 연삭기의 구조

        ▲주축대 : 테이블의 왼쪽에 위치하며 고정식 주축대와 선회식 주축대가 있다.

        ▲숫돌대 : 숫돌과 그의 구동장치를 가지고 있으며 테이블의 운동방향과 직각되는 미끄럼면에

                            위치한다.

        ▲심압대 : 센터작업시 사용되는 것으로 테이블의 오른쪽에 위치하며 적당한 위치에 고정이 가능하다

        ▲테이블 :  공작물을 고정하는 부분은 상. 하 두 부분으로 되어 있으며 베드 위를 좌, 우로 왕복 운동한다.
