▣목형(Woden pattern)란?

   ▶주형을 만들 때 사용하는 나무로 만든 모형을 목형이라고 한다.

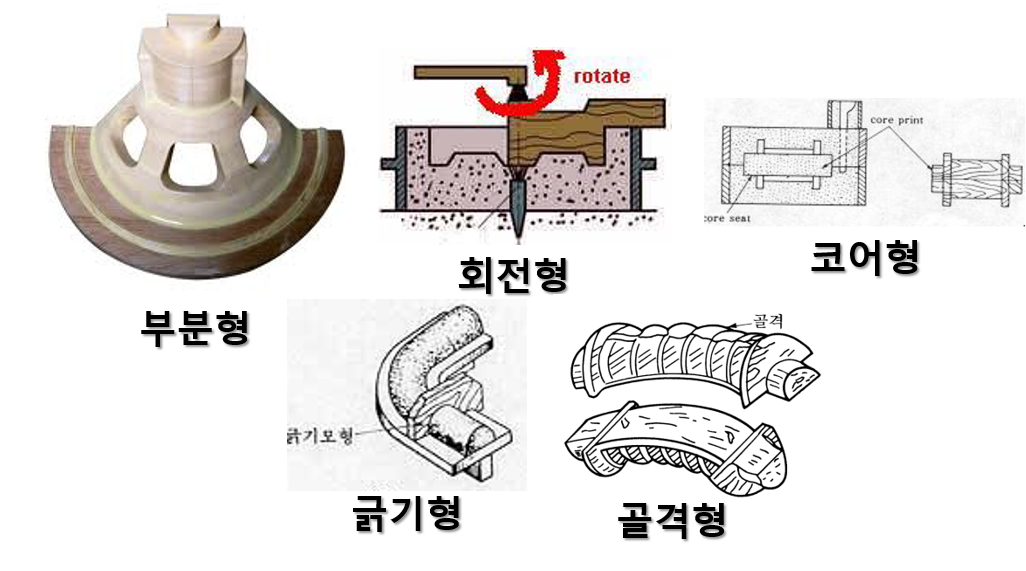

▣목형의 종류

목형의 종류

   ▶현형

      -제작할 제품과 같은 모양의 것으로 여기에 수축 여유 및 다듬질 여유를

       첨가한 목형이다.

   ▶부분형(Section pattern)

      -목형이 크고 대칭이며 동일한 형상이 연속적으로 이루어질 때 사용되는

       목형이다.

   ▶회전형(Sweeping pattern)

      -만들고자 하는 주물이 한 개의 축을 중심으로 되어 있을 때 사용하며

       비용과 시간이 절약되는 목형이다.

   ▶긁기형(Strickle pattern)

      -직관 및 곡관 등 제품의 단면이 동일할 때 안내판을 사용하여 만들어지는

       주형이다.

   ▶골격형(Skeleton pattern)

      -만들고자 하는 주조품의 수량이 적고 그 형상이 대형일 때는 제작비 절약을

       위해 골격만 목재로 만들며 틈새를 주물사로 메우는 주형이다.

   ▶코어형(Core box)

      -주물제품에 중공 부분이 있을 때 이것에 해당하는 모래 주형을 만든다.

       이곳을 코어라 하고, 이것을 만들기 위한 목형을 코어형이라고 한다.
