용접부의 결함과 형상

by Z국대Z 2022. 1. 16.
반응형

▣용접부의 결함 형상과 원인

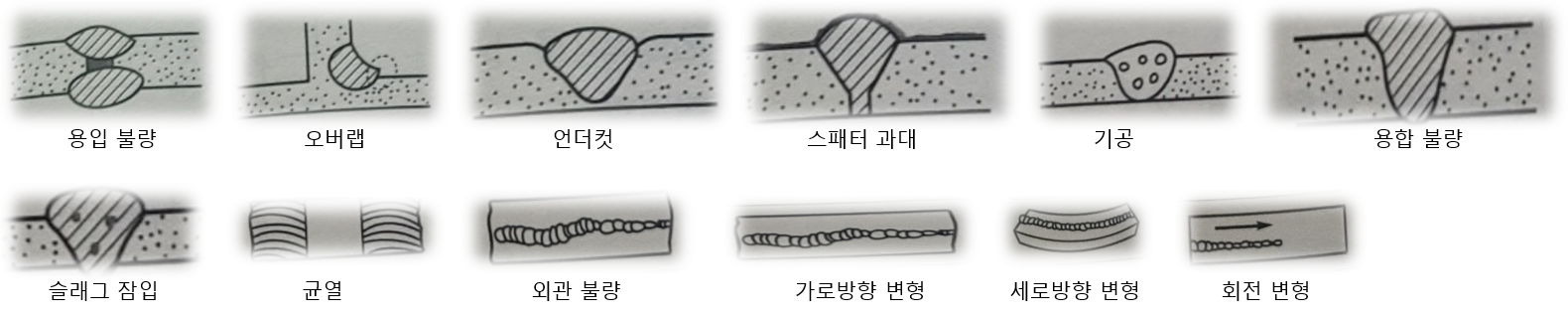

용접부의 결함 형상

   ▲용입 불량(Incomplete penetration)

       ▶용접부에서 용입이 되어 있지 않는 불충분한 것을 용입 불량이라고 한다.

       ▶용입 불량 원인

          -접합부 설계 결함, 용접 속도 과대, 전류가 약함, 용접봉 선택 불량

   ▲오버랩(Overlap)

       ▶용착 금속이 끝 부분에서 모재와 융합되지 못하고 겹쳐지지는 부분을 오버랩이라고 한다.

       ▶오버랩 불량의 원인

          -전류 과소, 아크 과소, 용접봉 취급 불량, 용접 속도 과소

   ▲언더컷(Undercut)

       ▶용접의 끝부분에서 모재가 파져 용착 금속이 채워지지 않고 홈처럼 우묵하게 남아있는

          부분을 언더컷이라고 한다.

       ▶언더컷 불량의 원인

           -용접 전류 및 아크 길이가 길 때, 용접봉 취급 불량, 용접 속도 빠를 때

   ▲스패터(Spatter) 과대

       ▶용접 중에 바 산하는 슬래그 및 금속입자의 과대를 말한다.

       ▶스패터 과대 불량 원인

           -전류 과대, 아크 과대, 용접봉 결함

   ▲기공(Blowhole)

       ▶용접부에 기포로 인해 생기 구멍을 기공이라고 한다.

       ▶기공 불량 원인

           -용접 전류 과대, 용접부 급격 응고, 모재에 유황함량 과대, 모재에 기름 페인트, 녹 등 부착

   ▲용합 불량(Lack of fusion)

       ▶용접 금속과 모재의 사이 또는 용접 금속과 용접 금속 사이가 융합되어 있지 않는 상태를

          말한다.

       ▶용합 불량 불량 원인

           -모재와 용착 금속 사이나 용착 금속과 인접한 층 사이 중에서 용입 되지 않은 금속의 경계를

             말한다.

   ▲슬래그 잠입(Slag inclusion)

       ▶용착 금속 안이나 모재와 의 융합부에 슬래그가 남은 것을 슬래그 잠입이라고 한다.

       ▶슬래그 잠입 불량 원인

           -슬래그나 이물질이 용착 금속 중에 장입 한 상태이다.

   ▲균열(Weld crack)

       ▶용접부 즉 용착 금속이나 경계부, 열 영향부에 발생하는 균열 울 말한다.

       ▶균열 불량 원인

           -길이방향 균열과 가로방향 균열이 있으며 용접 열에 의하여 생긴다.

   ▲외관 불량

       ▶외관 불량 원인

           -비드가 균일하지 못하고, 비드의 끝이 균일하지 못하다.

    ▲가로방향 변형

        ▶가로방향 변형 불량 원인

            -비드에 직각방향의 수축에 따른 변형이다.

    ▲세로 방향 변형

         ▶세로 방향 변형 불량 원인

             -비드 방향의 수축에 따른 변형이다.

    ▲회전 변형

         ▶회전 병형 불량 원인

              -한쪽 방향에서만 용접할 때 발생한다.
