▣오일탱크(Oil tank)란?

   ▶유압유를 저장하는 용기인 동시에 오일 속에 혼입 된 불순물과 기포의 분리 및

      운전 중 발생된 열을 방산하여 유온 상승을 완하 시키는 역할을 하는 장치이다.

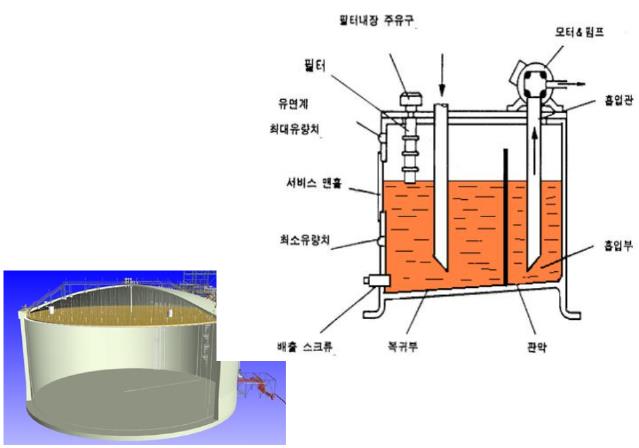

▣오일탱크의 구조

오일탱크의 구조

▣오일탱크의 구비조건

   ▶탱크의 체적은 최대 유량의 보유에 여유가 있고 유온의 열을 충분히 방산시킬 수 있는

      용적이어야한다.

   ▶탱크는 먼지, 금속 부스러기, 수분 등이 혼입 되지 않도록 밀폐형으로 하고 주유구는 가는

      철망을 붙이고 마개를 단다.

   ▶공기 뽑기 구멍을 설치하고 공기청정기를 부착시켜야 한다.

   ▶탱크 내부에 차단판을 설치하여 복귀유를 구분하고, 화류 시켜 불순물의 침전뿐만 아니라

      기포의 방출과 유온을 균일화하도록 한다.

   ▶유면계를 설치하여 유면의 정상 값을 확인한다.

   ▶스트레이너의 장치와 분해를 위해 충분한 출입구를 확보하고 탱크 내의 청소를 위해

      오일탱크 창을 부착한다.

   ▶오일을 뽑거나 침전물의 제거를 위해 드레인 뽑기를 설치한다.

   ▶탱크의 내면에는 양질의 내유성 칠해야 한다.

   ▶탱크 상판에 펌프나 전동기 등을 설치할 수 있도록 충분한 강도와 면적을 확보하고

      밑면은 바닥으로부터 최소 15cm의 유격을 둔다.
