▣보일러 안전장치란?

보일러 안전장치란?

   ▶보일러의 폭발사고 예방을 위하여 압력장출치, 압력 제한 스위치, 고저 수위조절

      장치, 화염 검출기 등의 기능을 하는 장치이다.

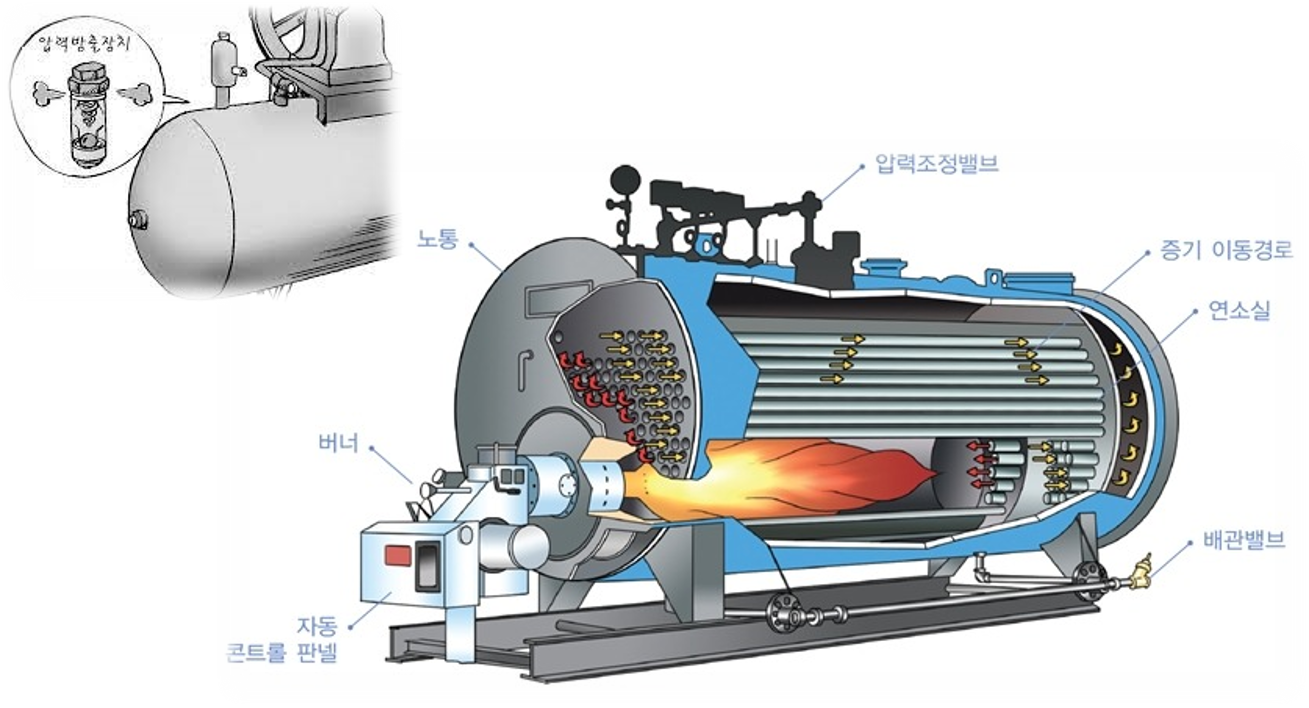

▣보일러 안전장치의 종류

   ▶압력방출장치(안전밸브)

       -보일러 내부의 증기압력이 최고 사용압력에 달하면 자동적으로 밸브가 열려서

        증기를 외부로 분출시켜 증기압력의 상승을 막아주는 장치이다.

   ▶압력방출장치의 동작

       -압력방출장치 분출 압력은 1개일 경우 최고 사용압력 이하, 2개일 경우 그 중 1개는

        최고 사용압력 이하 다른 1개는 최고 사용압력의 1.05배 이하어야 한다.

       -과열기의 압력방출장치 분출압력은 증발부 압력방출장치의 분출압력 이하이어야 한다.

       -재열기 및 독립 과열기에서는 압력방출장치가 하나일 경우 최고 사용압력 이하, 2개인

        경우 1개는 최고 사용압력 이하이고 다른 1개는 최고 사용압력의 1.05배 이하에서

        분출해야 한다.

       -발전용 보일러에 부착하는 압력방출장치의 분출 정지 압력은 분출 압력의 0.93배 이상

        이어야 한다.

    ▶압력 제한 스위치

       -보일러의 과열을 방지하기 위하여 기능을 정상적으로 발휘하는 범위 내에서 사용될 수

        있는 최고의 압력인 최고 사용압력과 사용압력 사이에서 사용 운전 압력 이상으로 압력

        이 상승할 경우, 보일러의 과열을 방지하기 위하여 보일러의 버너 연소를 차단하는 등

        열원을 제거하여 정상 압력으로 유도하는 장치

     ▶고저 수위조절장치

        -보일러 내의 수위가 최저 또는 최고 한계에 도달하였을 때 고저 수위조절장치의 동작

         상태를 작업자가 쉽게 감시하도록 하기 위하여 고저수위 지점을 자동적으로 알리는

         경보등, 경보음 장치 등을 말한다.
