▣척 이란?

   ▶공작물을 지지하고 회전시키는 역할을 수행하고 주축과 같이 회전한다.

▣척의 종류

척의 종류

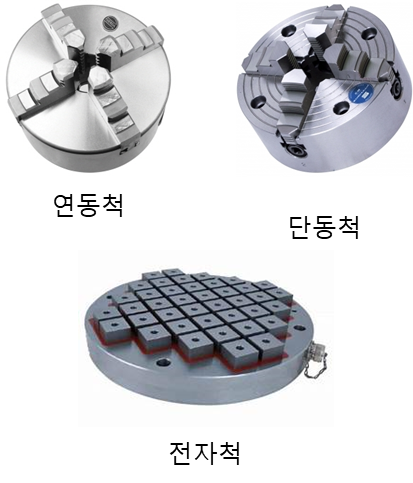

   ▶단독척

      -공작물을 잡는 조가 4개이며 4개의 조가 단독으로 움직이기 때문에 복잡한

       형상의 공작물을 고정하는 데 편리하고 일반적으로 많이 사용된다.

   ▶연동척

      -3개의 조를 가지고 있고 3개의 조가 동시에 같은 양만큼 이동하여 둥근

       공작물 고정에 편리하지만 마모되면 조의 동작이 부정확한 결점이 있다.

   ▶양용척

      -단동척과 연동척을 겸한 것으로 척 뒷면 핀의 위치를 바꿈으로써 필요에 따라

       단동척과 연동척으로 고쳐 사용된다.

   ▶전자 척

      -척에 전자석이 장치되어 있고 조로 고정할 수 없는 얇은 판을 고정시키는 데

       편리하다.

   ▶공 기척

      -압축공기를 이용하여 척의 조를 이동시켜 공작물을 고정하고 기계의 가동 중에

       공작물을 고정하거나 뗄 수 있고 취급도 간단하고 확실하며 빠르게 사용할 수 있다.
