빌트업 에지(Built-up edge)란?

by Z국대Z 2022. 6. 26.
반응형

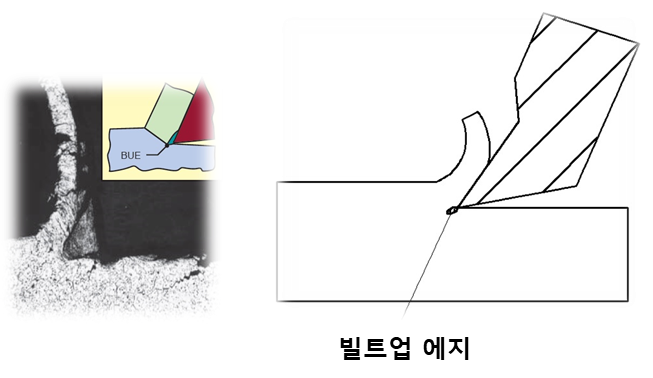

▣빌트업 에지 란?

빌트업 에지 란?

   ▶절삭 중의 바이트 날 끝에 강력한 변형과 마찰력을 받은 칩의 일부가 단단하게 되어

       날 끝에 부착되는 현상을 빌트업 에지라고 한다.

▣빌트업 에지 발생과정 및 발생하기 쉬운 재료

   ▶빌트업 에지 발생과정

빌트업 에지 발생과정

       ◈발생 → 성장 → 발달 → 분열 → 탈락의 과정 반복

       ◈스테인리스강, 연강, 알루미늄 등과 같은 절삭날의 재질과 친화력이 강한 재료에서

           발생하기 쉽다.

▣빌트업 에지의 현상

   ▶유동형, 전단형 칩의 절삭날 근처에서 주로 발생한다.

   ▶탈락과정에서 완전 탈락이 되지 않고 일부가 남아 표면 정밀도를 떨어뜨린다.

   ▶1/10 ~ 1/20 초의 주기로 반복한다.

   ▶일반적으로 10~50m/min 속도로 절삭할때 발생한다.

▣빌트업 에지 발생원인 및 방지법

   ▶발생원인

       -절삭날 끝의 경사각이 30˚ 이하일때 발생한다.

       -날 끝의 온도가 응착 온도가 되었을 때 발생한다.

       -이송량이 너무 적을때 발생한다.

       -절삭유가 부적당할 때 발생한다.

    ▶방지법

       -날 끝의 경사각을 30˚ 이상으로 한다.

       -날 끝을 냉각시킨다.

       -절삭속도를 아주 저속으로 하거나 고속으로 한다.

       -이송을 크게 하고 냉각절삭을 한다.

▣빌트업 에지 장점과 단점

   ▶장점

      -공구의 날 끝을 덮어 보호한다.

      -빌트업 에지가 생기면 실제 경사각이 커지므로 절삭 저항이 감소한다.

   ▶단점

      -공작물의 정밀도가 저하된다.

      -동력손실을 가져온다.

      -공구수면이 단축되고 표면 변질층이 깊어진다.
