보일러 각 부의 구성

by Z국대Z 2022. 8. 8.
반응형

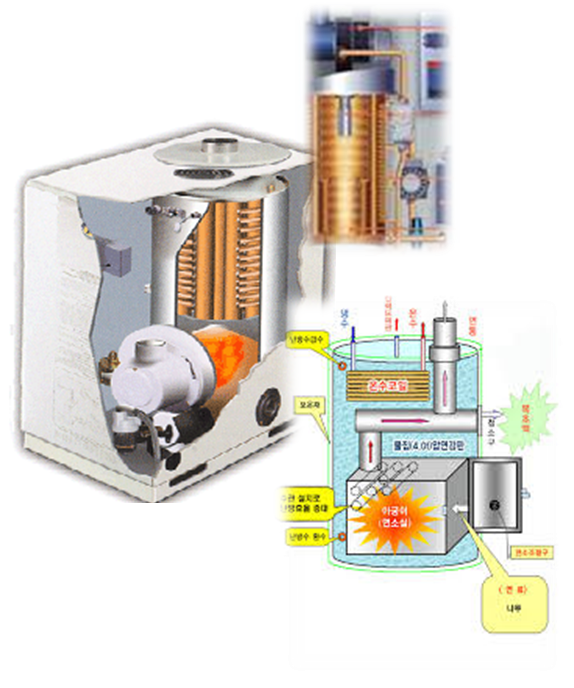

▣보일러 각 부의 구성품

보일러 각 부의 구성품

   ▶보일러 본체

       -노에서 발생한 열을 물체에 전달하여 증발시키는 역할을 하고 보일러수와 증발한

         포화증기를 수용하는 압력용기이다.

   ▶노

       -연료를 연소시켜 열을 발생시키는 장치로서 연소실과 연소장치로 구성되어있다.

   ▶과열기

       -보일러 본체에서 발생되는 포화 증기를 고온의 연소가스로 다시 가열하여 과열

         열증기를 만드는 장치이다.

   ▶절탄기 or 이코노마이저

       -연도를 흐르는 여열로서 보일러에 공급되는 급수를 예열하여 증발량을 증가시키고

         연료 소비량을 감소시키는 장치이다.

   ▶공기예열기

       -다량의 공기를 연소배기가스가 갖는 열로 가열하여 노 내에 보내면 열 연소 상태가

         양호해지며, 전열작용도 효과적으로 이루어지는 등 여러 가지 유익한데 이런 목적

         으로 사용되는 장치이다.

   ▶급수장치

       -일정한 수면 높이로 유지되고 외부로부터 항상 새 물을 공급하는 장치이다.

   ▶자동제어장치

       -보일러 내의 압력을 일정하게 유지하거나 부하에 따라 연료량 및 통 풍량 등을

         자동적으로 가감하기 위한 장치이다.

   ▶통풍장치

       -연소장치에 연소용 공기를 보내고 또 배기가스를 보일러 본체 또는 과열기 등에

         유동시키기 위한 것으로 연도, 연돌 통 풍계, 송풍기, 댐퍼, 덕트 등을 포함하는

          장치를 말한다.

   ▶안전밸브

       -보일러 내부의 압력이 증가하여 규정 압력보다 너무 높아지면 자동적으로 밸브가

        열리며 증기를 배출시켜 압력 상승을 막아주는 장치이다.
