▣용접자세 란?

    ▶용접공이 용접하는 경우의 용접부에 대한 자세로서 크게 기본자세와 중간 자세로

        분류되고 기본자세는 아래 보기, 수평 자세, 수직 자세, 위로기 자세로 되어있다.

▣용접 기본자세 범위

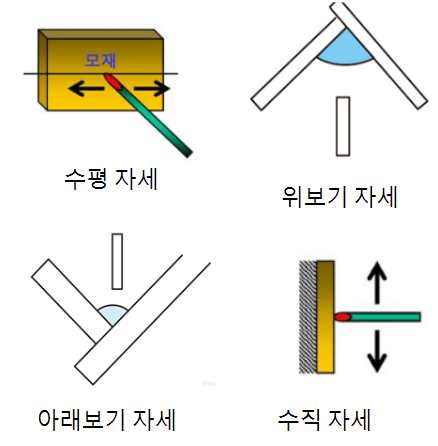

용접 기본자세 범위

    ▶수평 자세(Horizontal position) : H

         - 모재가 수평면에 대하여 90˚ 혹은 45˚ 이하의 경사를 가지며 용접선이 수평이 되게

            하는 자세로서 현장 용접에서 많이 사용된다.

    ▶위로기 자세(Over Head position) : O·H

        -용접봉을 모재의 아래쪽에 대고 모재의 아래쪽에서 용접하는 자세로서 가장 용접하기

          어려운 자세이다.

    ▶아래 보기(Flat position) : F

         -모재를 수평으로 놓고 용접봉을 아래로 향하여 용접하는 자새로서 용접 시공의 기본자세이다.

    ▶수직 자세(Vertical position) : V

         -수직면 혹은 45˚ 이하의 경사를 가진 면에 용접을 하며 용접선은 수직 또는 수직면에 대하여 45˚

           의 경사를 가지며 위쪽에서 용접하는 자세로 수력발전소의 수조 선박의 선체 결합 또는 원통,

           탱크의 현장 용접 등을 이자세로 용접된다.
