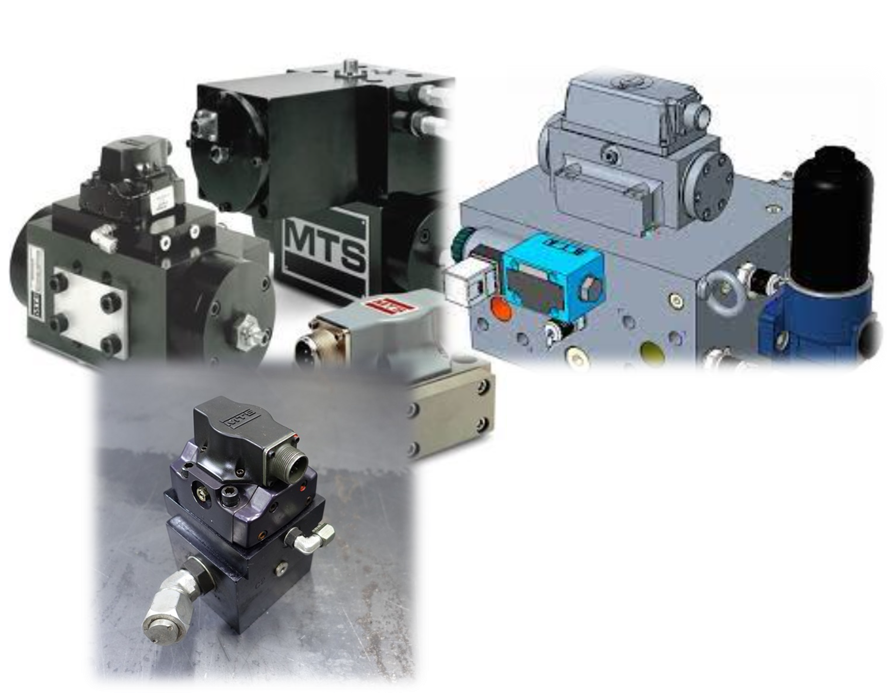

▣서보밸브 란?
▶서보밸브는 기계적 또는 전기적 입력 신호에 의해서 압력 또는 유량을 제어
해주는 밸브이다.
▣서보밸브 특징
▶서보기구에 사용되며 전기 및 기타 입력 신호에 비교적 빠른 응답속도로 유량과
압력을 제어하는 특징을 가지고있다.
▶유압장치에서 전기-유압 서보기구의 유량제어밸브로서 가장 많이 이용된다.
▶항공기, 미사일, 선박, 차량 등의 자동조정, 공작기계, 기타 일반 산업용 기계의
제어에 널리 이용되는 밸브이다.
▣서보밸브의 구성

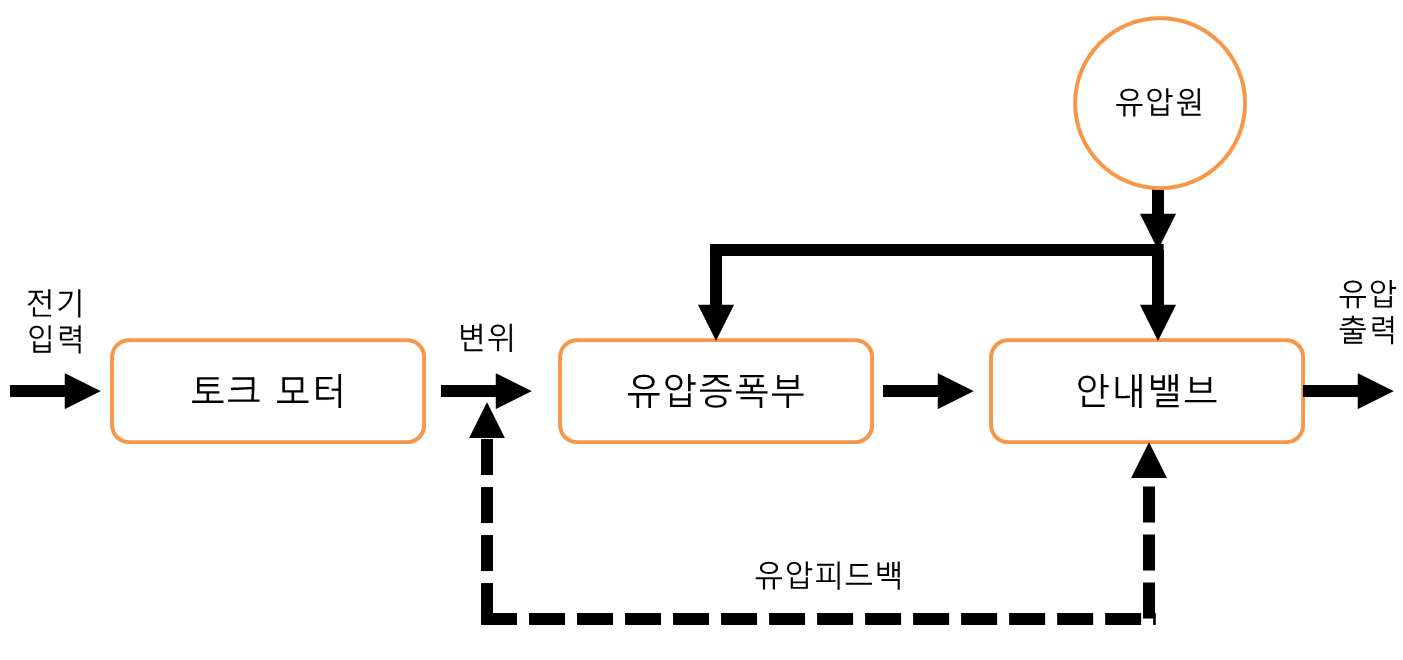

▶서보밸브는 아래의 그림과 같이 토크 모터, 유압 증폭부, 안내 밸브의 3가지로 구성
되어있다.
▲토크 모터
-전기 입력을 미소 변위로 변환하는 부분이며 가종 형식의 변위형이 있다.
▲유압 증폭부
-토크 모터에 생긴 변위를 유압에 변환하는 부분으로, 노즐 플래퍼가 가장 많이
사용된다.
-노즐 플래퍼의 증폭 기구에는 양쪽 노즐 사이에 플래퍼가 끼워져 있고 2개의
노즐에 대하여 플래퍼가 중립 있다.
-노즐 배압이 평형이 되고 어느 한쪽에 변위 하면 한쪽의 노즐 틈새가 작아져
저항이 더하여 노즐 배압은 상승하게 된다. 이때 반대쪽 노즐은 틈새가 넓어져
노즐 배압이 내려간다.
▲안내 밸브
-노즐 플래퍼로 발생된 배압에 의해 작동되고, 안내 밸브의 포트를 통과하여
액추에이터에 흐르는 압류의 유량과 압력을 제어하는 작용을 한다.
