▣판금가공용 기계의 특징

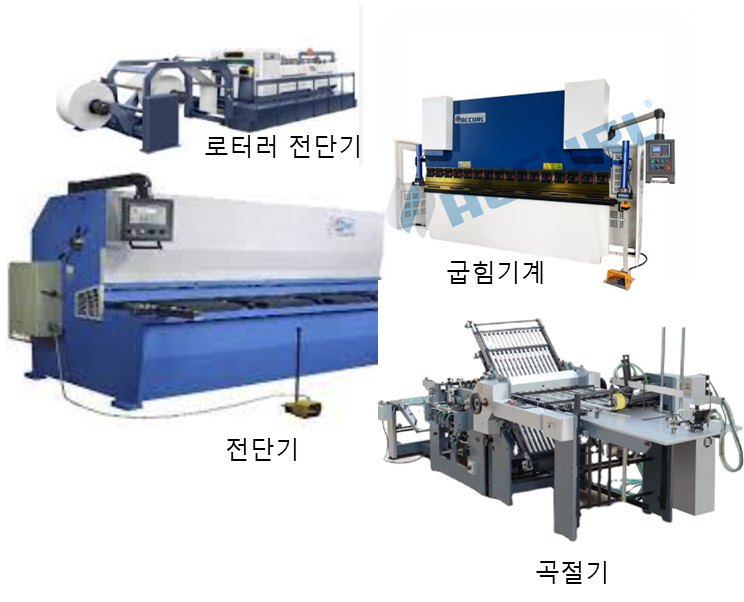

판금가공기계

    ▶전단기(Shearing machine)

         -윗날과 아랫날이 맞물리면서 그 전단작용으로 금속을 직선이나 곡선으로 절단하는데

           사용되는 기계이다.

     ▶곡절기(Folding machine)

         -두 개 이상의 회전하는 롤 사이에 판금용 판재를 넣고 필요형상으로 굽혀지도록 하는 기계이다.

      ▶판금용 선반(Spining lathe)

          -판금을 위해 판재를 다듬질하기 위해 사용되는 선반으로 주로 제관을 위해 제작된 판재의 마무리

            다듬용으로 사용된다.

   ▣전단각의 특징

       ▶전단각

            -가공할 때의 충격을 줄이기 위한 각도를 말하며 보통 얇은 판재에는 2~4˚, 두꺼운 판 절단 시에는

              12˚ 까지 할 수 있다.

             -전단각이 너무 클 경우 재료가 미끄러지거나 절단면이 구부저 진다.

             -펀치와 다이로 전단 시에 전단각은 4˚ 를 넘지 않도록 해야 한다.

        ▶날 끝의 형상

             -날 끝의 형상은 여유각 및 경사각을 두어 예리하게 한다.

             -판금가공에서 경사각과 여유각은 최대 3˚를 넘지 않도록 하며 특히 펀치에서는 날 끝각을

               90˚인 채로 해야 한다.

          ▶전단저항

              -자르고 하는 제품의 절단면 단위면적에 대한 최대 전단저항을 이라고 하며 최대 전단 하중은

                아래의 식으로 계산한다.

전단저항 계산식
