어큐뮬레이터(Accumulator)회로의 종류

by Z국대Z 2023. 1. 16.
반응형

▣어큐뮬레이터 란?

    ▶어큐뮬레이터 회로는 에큐뮬레이터를 사용할 때 압력 유지, 서지압력의 흡수 또한

        유압에너지를 축적하여 동력을 절약하거나 사이클 시간을 단축할 수 있는 회로이다.

▣어큐뮬레이터의 종류

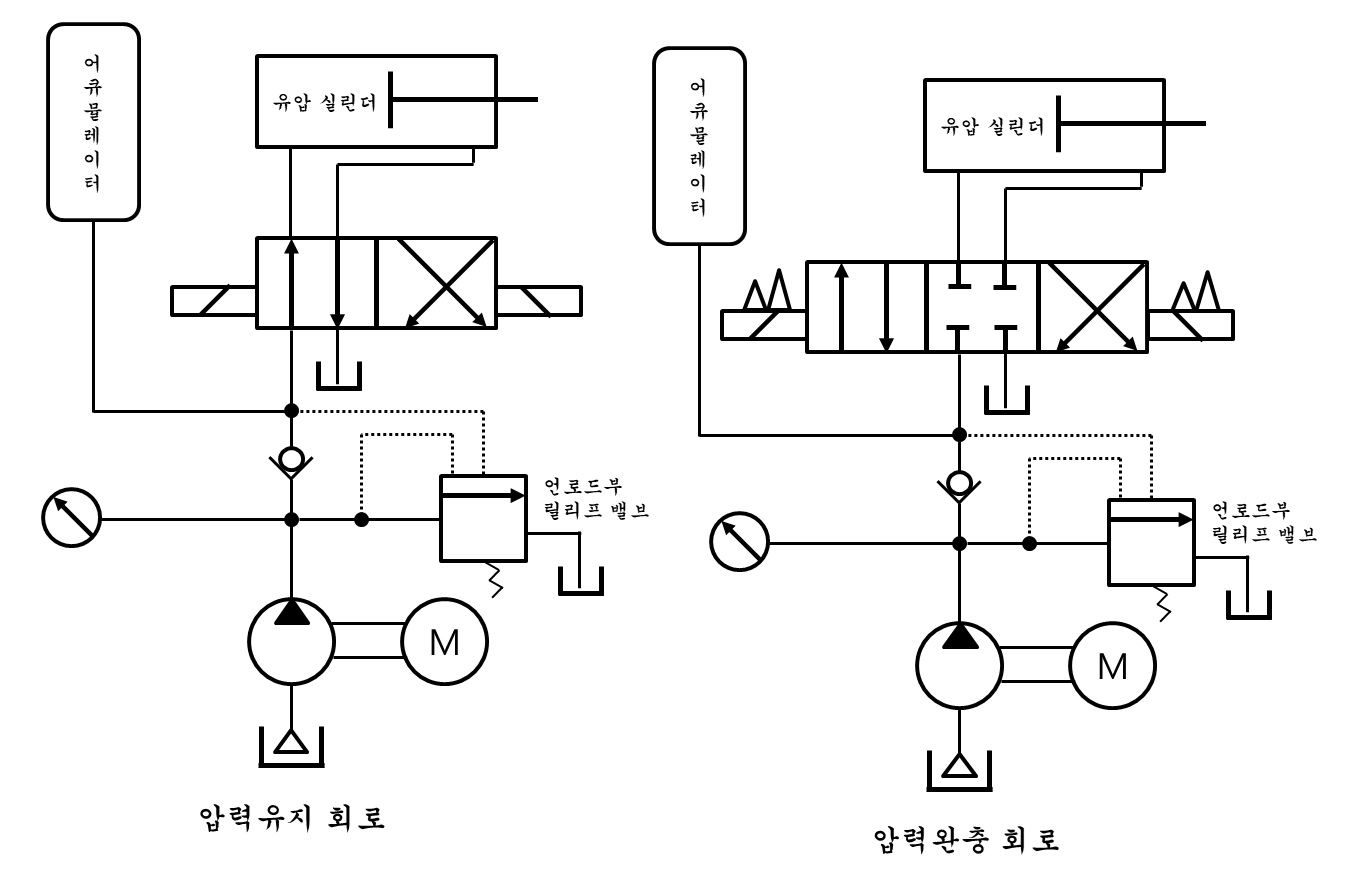

압력유지 회로 및 압력완충 회로

     ▶압력유지회로(클램프회로)

          -펌프부터 압유가 어큐뮬레이터에 축적된 후에는 언로드부 릴리프밸브가 열려

           펌프는 저압 상태로 무부하운전이 되고 실린더는 어큐뮬레이터의 압력으로

           유지하고 동력이 절약되고 피스톤으로부터의 압유누설이 어큐뮬레이터에 의해

           보상되는 회로이다.

      ▶압력완충회로

          -유압펌프의 토출구 부근에 비교적 소용량의 어큐뮬레이터를 설치하고 클로즈드

           센터형 4포트 변환밸브 변환시에 발생하는 압력을 어큐뮬레이터에 흡수시켜 충격

           을 완화하는 회로 로써 충격에 의한 진동, 소음, 배관등의 이완을 방지한다.

      ▶사이클 시간 단축회로

          -어큐뮬레이터에 축적된 유압에너지를 이용하여 사이클 시간을 단축하는 회로이며

           2개의 유압펌프를 사용한 프레스회로에 어큐뮬레이터를 병설하여 프레스램의 속도

           를 쁘르게 하는 작용하는 회로이다.
