▣체크 밸브(Check valve)란?
▶오일의 흐름방식을 한 방향으로만 한정할 경우와 유압실린더를 어떤 위치에서
확실히 유지할 때 사용하는 밸브이다.
▶체크 밸브의 종류 및 특징

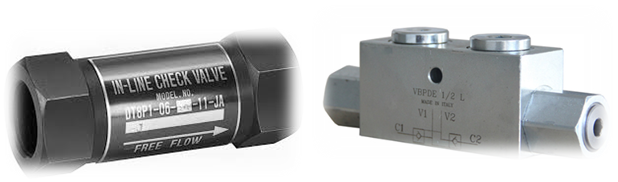

◎직동형 체크 밸브
-직동형 체크 밸브는 인라인형과 앵글형이 있고 밸브 내의 포핏을 나사로
시트에 압부 시켜 1방향 흐름으로만 허용하고 역류는 방지하는 밸브이다.
◎파일럿 조작형 체크 밸브
-자유흐름은 직동형과 같으나 필요에 따라 파일럿 피스톤을 가압함으로써
스풀을 가압하여 역방향 흐름도 가능하게 하는 밸브이다.
◎체크 밸브의 특징
-주로 실린더 로크용으로 사용된다.
-역류를 가능하게 하는 파일럿 압력으로는 출구 압력의 40% 이상이 필요하다.
▣디셀러레이션 밸브(Deceleration valve)
▶스풀의 1단에 롤러가 붙어 있고 캠에의해 로터가 눌리면 스풀이 서서히 움직이면서
스트로크에 따라 스풀의 테이퍼부에의해 유량이 조정되어 감속 또는 가속이 가능하다.
▶디셀러레이션 밸브의 특징
-유압실린더 및 유압모터의 속도를 서서히 감속 또는 감속할 때 사용한다.
-종류에는 노멀 오픈형과 노멀 클로즈드형이 있다. 또 자유로이 보내기 위하여 체크밸브
내 장식이 있다.
