액체침투법과 자기탐상

▣액체침투법

▣액체침투법

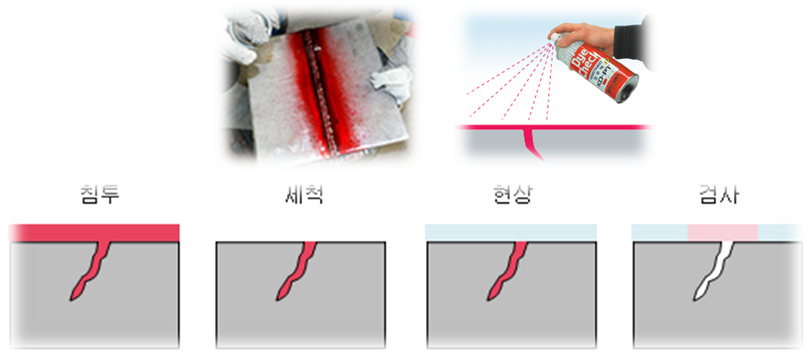

    ▶원리 : 액상침투액이 모세관현상에 의하여 표면결함으로 들어가며
                그 후에 현상액과 육안검사에 의하여 표면결함이 드러나게
                 된다.
    ▶장점
       -간단하고 저렴하고 용도가 다양하다.
       -휴대가 가능하고 쉽게 이해가 된다.
       -복잡한 형상에도 적용할 수 있다.
    ▶단점
       -표면에 개방되어 있는 결함만을 탐지할 수 있다.
       -검사 전과 후에 표면을 깨끗하게 해야 한다.
       -변형된 표면이나 표면의 코팅으로 인하여 결함이 탐지되지 않을 수 있다.
       -대형의 결함 때문에 침투액이 씻겨버릴 수 있다.
       -고온의 제품에는 사용할 수 없다.

▣자기 탐상법

▣자기탐상법

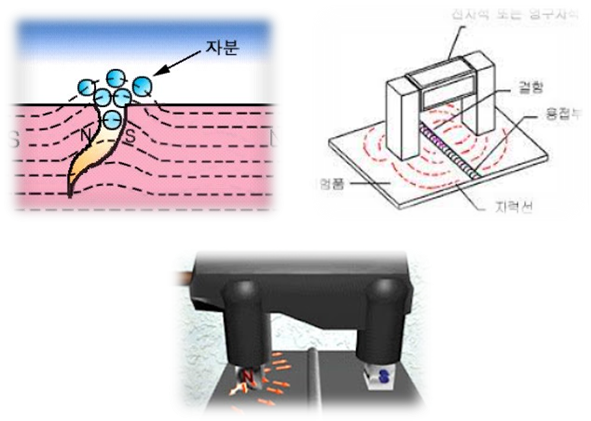

    ▶원리 : 자화 된 강자성 물질은 흠이나 결함 근처에서 왜곡된 자기장을 가진다.
                자성입자는 자기장이 집중되는 표면에 강하게 끌리게 된다.
    ▶장점
       -비교적 간단하고 빠르고 쉽게 이해되는 장치가 있다.
       -표면과 표면 밑의 흠과 개재물 그리고 작고 좁은 크랙을 드러낼 수 있다.
    ▶단점
       -부품이 비교적 깨끗해야 한다.
        -결함과 자기장의 방향에 민감하므로 다양한 자기장에 의하여 여러 차례
          검사하는 것이 필요하다.
        -표면이나 그 근처의 결함만을 탐지한다.
        -시험 후에 부품의 자기를 없애야 한다.
        -고전류가 요구된다.
        -어떤 종류의 표면처리공정은 결함을 가릴 수 있다.
        -시험 후의 세척이 필요하다.
