유압 제어회로의 스위치 종류

▣스위치(Switch)란?

    ▶개폐기라고도 하며 수동 또는 기계적, 전기적 입력신호에 의해
       전기회로를 열거나 닫는 기기의 총칭을 말한다.

▣스위치의 종류

▣스위치의 종류

    ▶누름버튼 스위치(Push botton switch)
       -손끝으로 눌렀다 떼었다 하여 전기회로를 개폐하는 장치이다.
        누름버튼 스위치의 전류용량은 별로 크기 않아 100 ~ 250V
        에서 5A 정도이다.

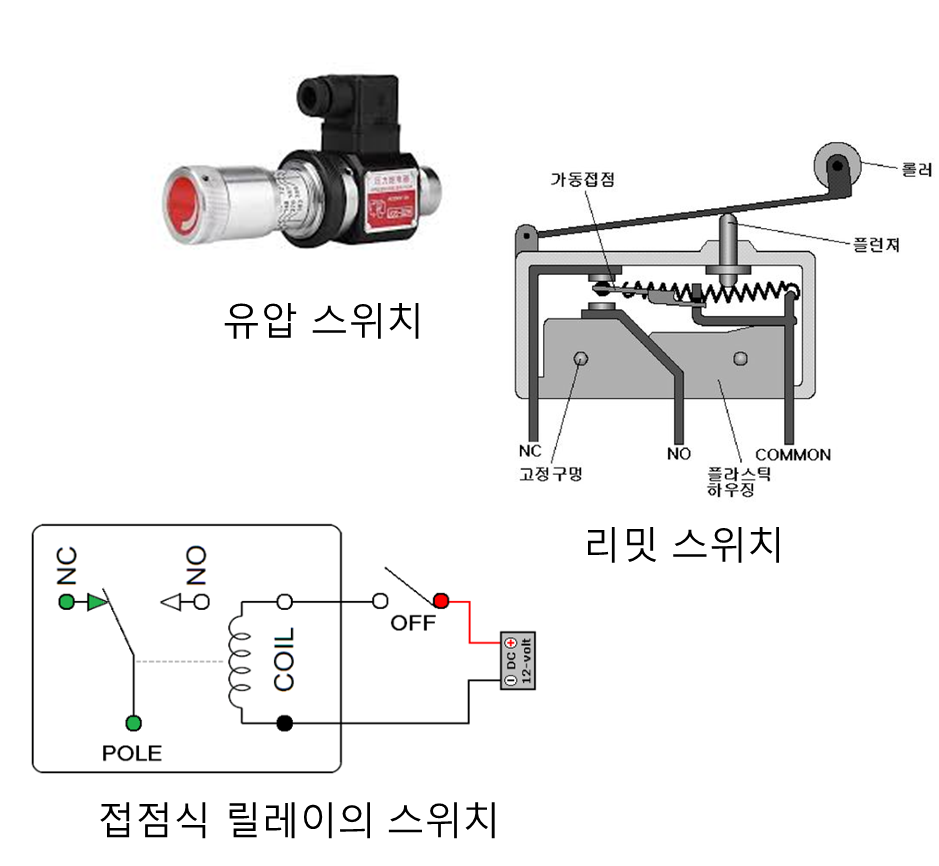

    ▶리밋 스위치(Limit switch)
       -물체의 기계적 접촉에 의하여 접점의 개폐를 하는 스위치이다.
       -다른 스위치에 비하여 대단히 소형이고, 접점을 개폐하는 힘은
        작아도 작동이 확실하며 위치의 검출 정도가 좋다는 장점이 있다.
    ▶릴레이(Relay)
       -전기신호에 의하여 전기회로의 개폐나 변환을 하는 기기이다.
       -트랜지스터나 다이오드를 사용한 무접점식의 것도 사용되고
         있다.
    ▶타이머(Timer)
       -시퀸스제어에서는 한시요소를 필요할 때가 많다. 즉 한 작업공정이
        끝난후 다음 작업공정이 개시될 때까지 어떤 일정한 시간을 둘 필요가
        있을 경우에 타이머가 사용된다.
       -릴레이에서는 전기신호와 동시에 접점의 개폐가 되어 그 사이에
         시간적인 지체가 거의 없으나 타이머는 입력신호가 가해진 후
         어느 시간만큼 지체하여 접점개폐가 되므로 한시계전기라고도 한다.
