▣흡수식 냉동 방법(Absorption refrigeration)이란 ?
▶ 직접 고온의 열에너지를 이용하여 행하는 냉동방법으로
흡수식 냉동기에서 압축기 역할을 한다.

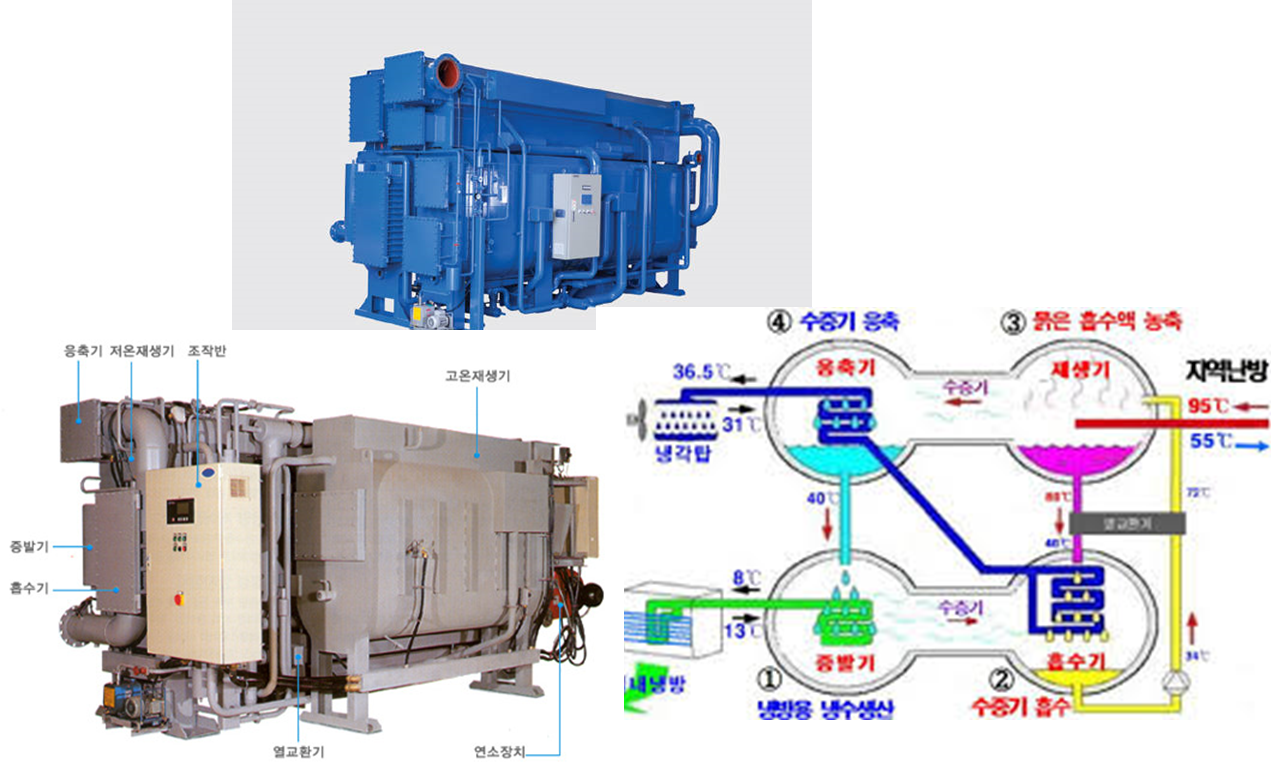

▣주요 구성기기 및 역할
▶ 흡수식
- 증발기로부터 증발된 냉매기체는 흡수제액에 흡수되어 희용액이 되어
용액펌프에 의해 열교환기를 거쳐 보내지고 열교환기는 발생기에서
냉매와 분리되어 흡수기로 되돌아오는 고온의 농용액과 열교환한다.
▶ 발생기
- 흡수기에서 흡수된 냉매기체와 흡수제가 혼홥된 희용액이 증기 및
열원으로 가열되어 냉매를 증발분리시켜 냉매는 응축기로 보내고
농흡수액은 열교환기를 통해 다시 흡수기로 회수 시킨다.
▶ 응축기
- 발생기에서 흡수제액과 분리된 냉매기체는 응축기를 순환하는 냉각수에
의해 응축액되어 직접 진공상태의 증발기로 공급되거나 감압밸브를 거쳐
증발기로 유입된다.
▶ 감압밸브
- 증발기에서 액체의 증발이 원활히 행해지도록 압력을 강하시키는 역할을
하는 밸브이다.
▶ 증발기
- 냉매펌프에 의해서 공급되어 냉매의 증발열에 의한 냉동부하로 부터열을
흡수하여 냉동작용을 행한다.
▣흡수식 냉동기의 장/딘점
▶ 장점
-전력수요가 적다
-소음,진동이 적다
-운전경비가 절감된다
-사고 발생 우려가 적다.
▶ 단점
-예랭시간이 길다
-설비비가 많이 든다.
-급랭으로 결정사고가 발생되어 쉽다.
-부속설비가 압축식의 2배 정도로 커진다.
