▣온도식 자동팽창밸브(TEV : Thermal Expansion Valve)
▶증발기의 출구 온도를 검출하여 냉매량을 제어하는 밸브이고
주로 프레온용 건식 증발기에 사용하고 내부 균압형과 외부
균압형을 온도식 자동 팽창 밸브 이다.
▣온도식 자동팽창밸브 특징
▶증발기 출구의 흡입증기 냉매의 과열도를 일정하게 유지하며
개폐한다. 냉동부하의 변동에 대응하여 개도가 조절될 수 있으며,
프레온용 건식원통형 증발기의 팽창밸브로 많이 사용된다.
▶과열도가 증가하면 밸브는 열리고, 과열도가 감소하면 밸브는
닫힌다. 조름팽창밸브 또는 수퍼히트밸브라고 한다.

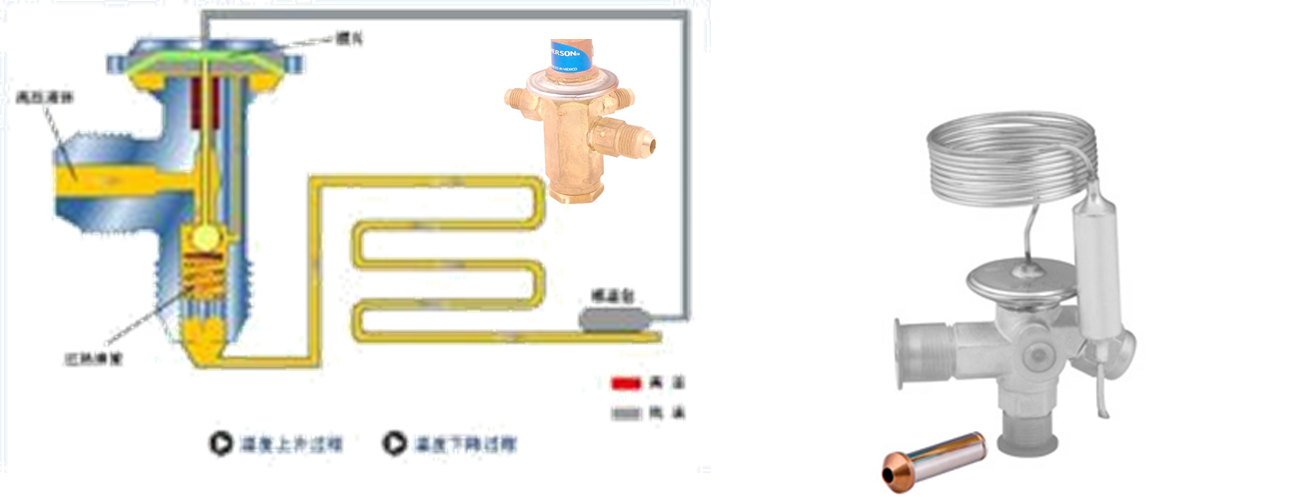

▶구조는 과열도를 감지하는 감온구와 동력부와 밸브 본체로 구성되어
있으며 본체의 구조에 따라 벨로즈식과 다이어프램 식이있다.
