기계가공의 3 가지 진동

기계가공의 진동 유형 3가지

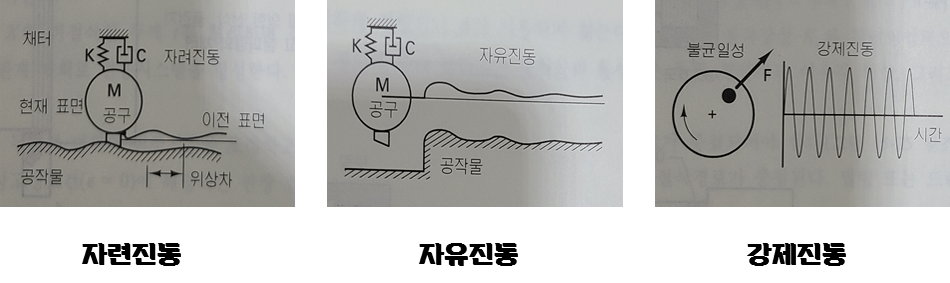

3가지 진동 유형

▣ 자려진동 : 일정한 입력에 대한 시스템의 주가적인 반응으로서 입력에 관계없이

                          진폭이 증가(불안정) 하거나 시스템의 고유 진동수 근처에서 발생한다.

                          (채터는 금속절삭에서 가장 흔한 예이다.)

▣ 자유진동 : 급격한 변화 또는 초기 조건에 대한 반응을 말하며, 진폭은 시간에 따라

                         감소하고 단속적 가공에 의하여 종종 고유 진동수로 발생하기도 한다.

                         또한 표면의 불연속점에 이은 선 또는 음영부의 따라 나타나기도 한다.

▣ 강제진동 : 주기적(시간에 따른 반복) 입력에 따른 반응을 말하며 반응과 입력 조건에

                         따라 진폭은 일정하게 유지되며 속도와 선형적 관계를 가진다. 그리고

                         불균형, 비정렬, 인선 충격, 그리고 회전계의 공진이 가장 흔한 예이다.

※ 채터 란?

   - 일종의 마찰 진동을 일으켜 생기는 것을 말한다.

   - 채터는 다음과 같은 특성을 가지고 있다.

     1) 최대 포화에 이를 때까지 진폭이 빠르게 증가하는 급격한 진동이 시작이다.

     2) 채터의 진동수는 기계가공 시스템의 고유 진동수(임계 진동수)에 근접하며

          공정변수의 변화에 도 거의 변하지 않는다.

     3) 공진에서 최대의 힘-변형 반응을 보이며 최대 에너지가 소진된다.

     4) 채터는 종종 정상적인 이송 자국에 중첩된 나선 또는 일정이 각 유형의 바람직하지

           않은 표면 다듬질 면을 생성한다.

     5) 시각적 표면 진동파형이 이송 방향을 따라 나타나며, 일정하지 않은 두께와 톱니 또는

           파도형의 칩이 발생한다.
