Abaqus 기본 단위계

Abaqus 기본 단위계

안녕하세요

Abaqus 기본 단위계를 알아보겠습니다.

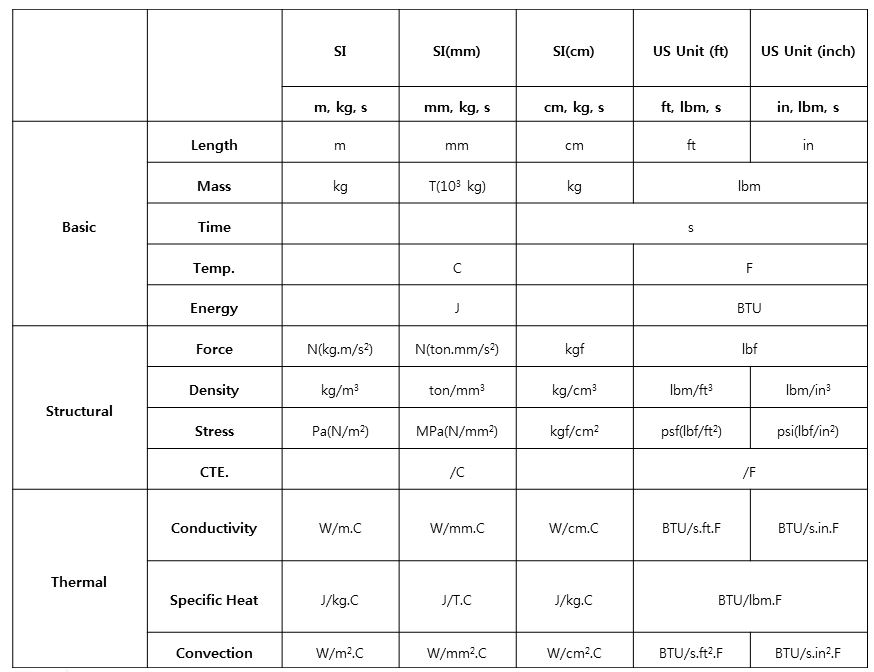

Abaqus에서는 따로 지정된 단위계가 따로는 없다. 하지만 아래와 같은 테이블에서 한 가지 단위계를 선택해서

일관되게 사용해한다.



3차원 형상의 대상물 해석 시에는 주로 mm로 되어 있는 SI(mm)단위계를 사용한다.

Properties 입력 시 탄성계수는 MPa, 질량 단위는 주로 kg 단위가 아닌 ton 단위를 입력한다. 그리고 하중 조건

은 N이나 MPa 단위로 입력을 하고 해석 결과값은 MPa 단위로 나오게 된다.



* 1ft= 0.3048m, 1in=0.0254m, 1ft=12in

* 1kgf=9.80665N, 1N=0.1019716kgf, 1lbf=4.448218N=0.453592kgf

* 1lbm = 0.4536kg

* f=1.8C+32, K=C+273

* 1W=1J/s, 1W=3.41214Btu/h

* 1C의 변화는 1K의 변화와 동일하므로 1C=1K를 이용하여 변환한다.

* 1C의 변화는 1.8F의 변화와 동일하므로 1C=1.8F을 이용하여 변환한다.
