인장 실험

인장 실험의 목적

 - 기계 구조용 금속재료는 인장시험을 통해 금속 재료의 항복강도, 인장강도, 연신율 등

   을 측정할 수 있다. 이러한 측정으로 기계적 성질과 그 특성을 파악하고자 하는 목적이 있다.

 - 인장시험을 진행하는 동안에 재료 변형을 관찰할 수 있고 금속의 변형 특성등을 파악할 수 있다.



인장 시험 원리

 - 측정된 (변위, 하중)으로부터 하중, 변형률 또는 응력 값 등을 그래프로 얻을 수 있다.

 - 일정하고 느린 속도로 변위를 발생시켜 하중을 가해야 한다.

인장 실험 방법

- 실험 후의 인식을 위하여 각 시험 시편의 양 끝에 스탬프로 번호를 표기한다.

- 기록표를 사용하여 얻어진 데이터를 기록한다.

- 감소된 단면인 평행부의 지름을 측정하며, 고정 부인 큰 지름 부의 경도를 측정하여 기록한다.

- 마킹 게이지로 시편 평행부의 표점 거리를 표시하고 응력 집중이 생기지 않도록 평행부의 표점거리를

  찍을때 표면에 손상이 가지 않게 한다.

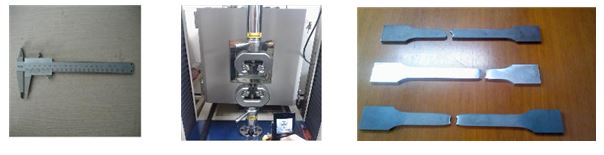

- 인장 시험기에 시험편을 넣고 상부조를 먼저 잠그고, 그 후 하부조를 잠근다.

- 인장하중에 게이지 상이 "0"이 되도록 조정한다.

- 인장하중 게이지가 "0"이 되면 하중을 가한다.

- 파단 후, 각 하중점을 기록표에 기록한다.

- 파단부의 지름을 측정하여 기록표에 기록한다.

- 파단된 시편을 합쳐서 표점거리 간의 길이를 측정한다.
