안녕하세요! 오늘은 기계 가공 현장에서 가장 널리 사용되면서도 정밀한 가공을 위해 필수적인 공구, 초경드릴(Solid Carbide Drill)에 대해 자세히 알아보겠습니다.
기존의 하이스(HSS) 드릴과는 차원이 다른 성능을 자랑하는 초경드릴의 정의부터 종류, 작동 원리, 그리고 효율적인 사용을 위한 팁까지 꼼꼼하게 정리해 드릴게요. 😊
1. 초경드릴이란 무엇인가?
초경드릴(Solid Carbide Drill)은 텅스텐 카바이드(WC)와 코발트(Co) 등을 혼합하여 고온·고압에서 소결한 '초경합금'으로 제작된 드릴입니다.
일반적인 고속도강(HSS) 드릴에 비해 경도가 훨씬 높고 내열성이 뛰어나 고속 가공 및 고경도 재료 가공에 최적화되어 있습니다. 최근에는 가공 정밀도 향상과 생산성 증대를 위해 대부분의 CNC 가공 현장에서 표준으로 자리 잡고 있습니다.
2. 초경드릴의 핵심 작동 원리
초경드릴이 구멍을 뚫는 원리는 단순히 회전하며 밀어붙이는 것이 아니라, 복합적인 절삭 역학이 작용합니다.
- 회전 및 이송 (Rotation & Feed): 주축(Spindle)의 회전력과 축 방향으로 밀어주는 이송력이 결합하여 재료를 파고듭니다.
- 전단 작용 (Shearing Action): 드릴 끝부분의 절삭날(Cutting Edge)이 재료를 깎아내며 칩(Chip)을 생성합니다.
- 칩 배출 (Chip Evacuation): 드릴 몸체의 나선형 홈(Flute)을 통해 생성된 칩이 밖으로 원활하게 배출됩니다. 초경드릴은 강성이 높아 칩 배출이 매우 안정적입니다.

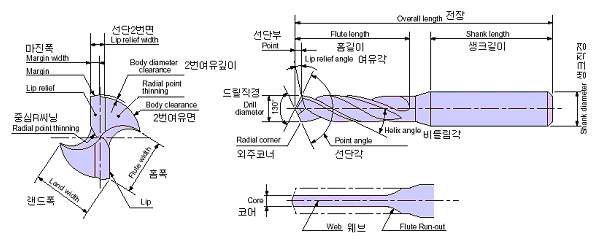

- 중심 잡기 (Self-Centering): 초경드릴은 끝부분의 형상(Point Geometry)이 정밀하게 설계되어 있어, 별도의 센터 드릴링 없이도 정확한 위치에 구멍을 뚫을 수 있는 '셀프 센터링' 기능을 갖춘 경우가 많습니다.
3. 초경드릴의 주요 종류
초경드릴은 가공 목적과 형상에 따라 다양하게 분류됩니다.
내부 급유형 vs 외부 급유형
- 내부 급유형 (Internal Coolant): 드릴 내부에 구멍이 뚫려 있어 절삭유가 날 끝으로 직접 공급됩니다. 깊은 구멍 가공 시 칩 배출과 냉각에 탁월하여 고속 가공에 필수적입니다.
- 외부 급유형 (External Coolant): 외부에서 절삭유를 뿌려주는 방식으로, 비교적 얕은 구멍 가공에 사용됩니다.
코팅 여부에 따른 분류
- 비코팅(Bright) 드릴: 알루미늄 등 비철금속 가공에 주로 사용됩니다.
- 코팅(Coated) 드릴: TiAlN, TiN, AlTiN 등 특수 코팅을 입혀 내마모성과 내열성을 극대화한 드릴입니다. 스테인리스강이나 고경도강 가공에 필수입니다.
형상에 따른 분류
- 솔리드 타입: 드릴 전체가 초경합금인 가장 일반적인 형태입니다.
- 인덱서블 타입 (Indexable): 몸체는 강철이고 날 부분만 초경 인서트를 교체하는 방식입니다. 대경(큰 구멍) 가공에 경제적입니다.
- 헤드 교환식: 날 끝부분만 초경으로 되어 있어 교체가 간편한 타입입니다.
4. 초경드릴의 장점과 단점
👍 장점:
- 압도적인 경도와 내마모성: 하이스 드릴보다 수명이 3~10배 이상 길어 공구 교체 비용을 절감합니다.
- 고속 가공 가능: 높은 내열성 덕분에 절삭 속도를 획기적으로 높일 수 있어 생산성이 향상됩니다.
- 뛰어난 정밀도: 강성이 좋아 드릴이 휘어지지 않으므로 구멍의 직진도와 조도가 우수합니다.
👎 단점:
- 충격에 취약(취성): 경도가 높은 만큼 잘 깨집니다. 가공 중 진동이 심하거나 기계의 강성이 부족하면 날이 쉽게 파손될 수 있습니다.
- 높은 가격: 초기 구매 비용이 하이스 드릴에 비해 비쌉니다.
5. 효율적인 가공을 위한 고려사항
초경드릴의 성능을 100% 끌어올리기 위해서는 다음 조건들이 충족되어야 합니다.
- 강성 확보: 공작물과 공구가 단단히 고정되어야 합니다. 진동은 초경드릴의 최대 적입니다.
- 적절한 절삭 조건: 제조사에서 권장하는 회전수(RPM)와 이송 속도(Feed)를 반드시 준수해야 합니다. 너무 느린 가공은 오히려 공구 마모를 촉진할 수 있습니다.
- 절삭유 관리: 특히 내부 급유형을 사용할 때는 충분한 압력의 절삭유를 공급하여 칩이 내부에 고이지 않게 해야 합니다.
6. 결론
초경드릴은 현대 정밀 가공에서 빼놓을 수 없는 핵심 공구입니다. 비싼 가격과 취성이라는 단점이 있지만, 이를 상쇄하고도 남을 만큼의 생산성 향상과 품질 개선 효과를 제공합니다. 가공하고자 하는 소재의 특성과 깊이에 맞는 적절한 초경드릴을 선택하여 최상의 가공 결과를 얻으시길 바랍니다!
기계 공학도나 현장 엔지니어분들에게 이 글이 작은 도움이 되었으면 좋겠습니다. 궁금한 점은 댓글로 남겨주세요! 😊
