[방폭 설계] 가스 폭발 방지를 위한 방폭 구조의 종류 및 설계 원리 완벽 정리

안녕하세요! 오늘은 산업 현장에서 안전을 확보하기 위해 가장 중요하면서도 복잡한 분야 중 하나인 '방폭(Explosion-Proof) 설계'에 대해 자세히 알아보겠습니다. 가연성 가스나 증기가 존재하는 위험 지역에서 전기 설비가 점화원이 되어 대형 사고로 이어지는 것을 막기 위한 방폭 설계의 정의부터 주요 구조, 그리고 설계 시 고려해야 할 핵심 원리까지 꼼꼼하게 정리해 드릴게요. 😊

---

1. 방폭 설계란 무엇인가?

방폭(Explosion-Proof)이란 폭발 위험이 있는 장소에서 전기 설비나 기계 장치가 폭발의 원인이 되지 않도록 설계된 구조를 의미합니다. 산업 현장에는 인화성 가스, 액체 증기, 가연성 분진 등이 상존하는 경우가 많은데, 이때 전기 스파크나 고온의 표면이 점화원으로 작용하면 치명적인 폭발 사고가 발생할 수 있습니다.

방폭 설계의 핵심은 '연소의 3요소(가연물, 산소, 점화원)' 중 하나 이상을 확실하게 차단하거나 제어하는 것입니다. 특히 전기 설비에서는 점화원을 격리하거나 에너지를 억제하는 방식을 주로 사용합니다.

---

2. 주요 방폭 구조의 종류와 특징

방폭 구조는 보호 방식에 따라 여러 가지 기호(Ex d, Ex e, Ex i 등)로 분류됩니다. 각 구조의 작동 원리를 이해하는 것이 설계의 첫걸음입니다.

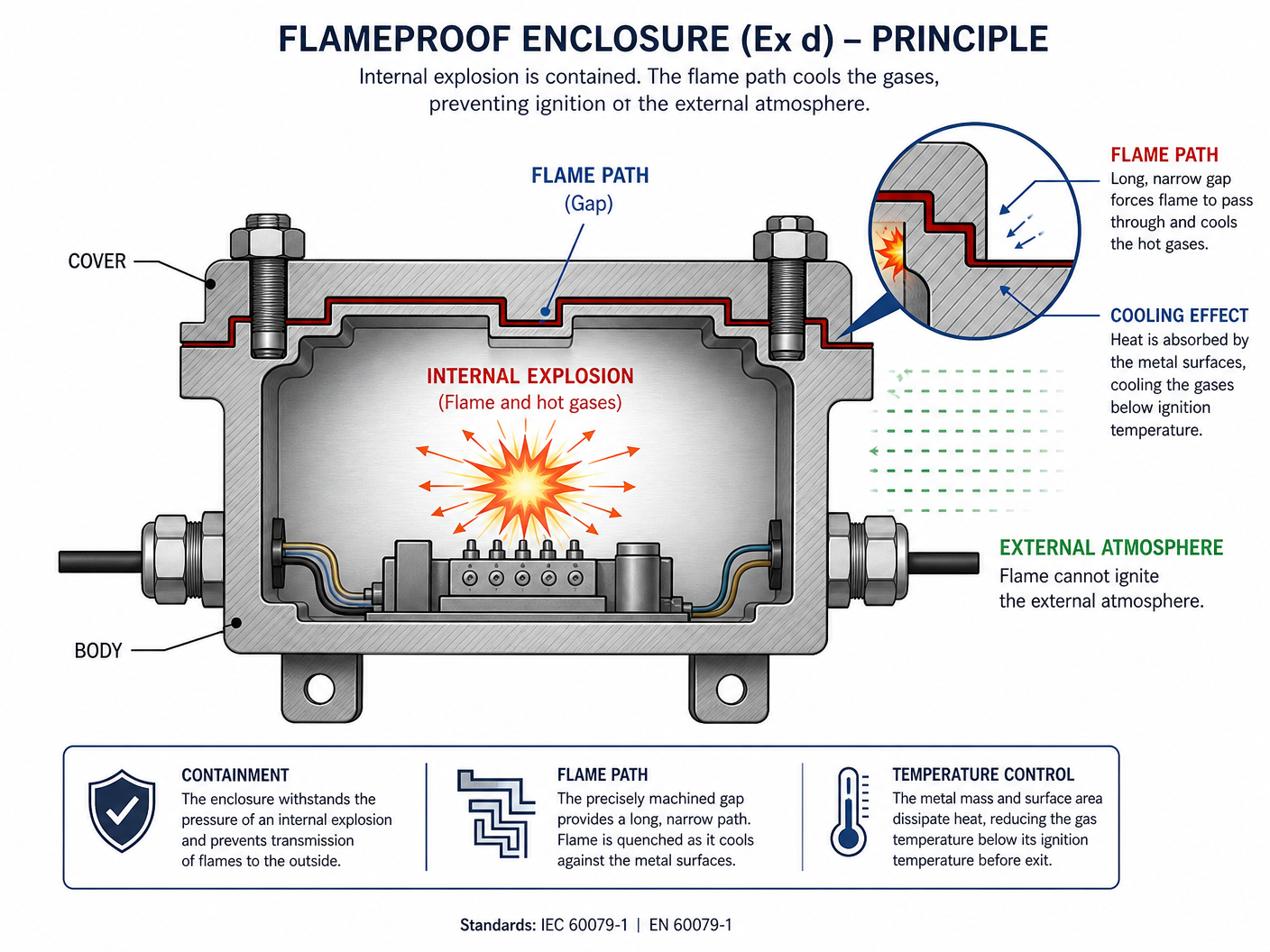

① 내압 방폭 구조 (Flameproof Enclosure, Ex d)

가장 대표적인 방폭 구조로, 전선 연결부나 스위치 등을 튼튼한 금속 용기 안에 넣는 방식입니다.

• 원리: 용기 내부에서 폭발이 발생하더라도 용기가 그 압력을 견뎌내며, 틈새(Flame Path)를 통해 빠져나가는 화염이 외부의 가연성 가스에 인화되지 않도록 냉각시키는 원리입니다.
• 특징: 구조가 견고하고 신뢰성이 높지만, 용기가 무겁고 설치 비용이 다소 높습니다.

② 압력 방폭 구조 (Pressurized Enclosure, Ex p)

용기 내부에 신선한 공기나 불활성 가스(질소 등)를 주입하여 외부보다 높은 압력을 유지하는 방식입니다.

• 원리: 내부 압력을 외부보다 높게 유지함으로써 가연성 가스가 용기 안으로 침투하는 것을 원천적으로 차단합니다.
• 특징: 대형 모터나 제어 패널 등에 주로 사용되며, 지속적인 가스 공급 시스템이 필요합니다.

③ 본질 안전 방폭 구조 (Intrinsic Safety, Ex i)

전기 회로 자체의 에너지를 아주 낮게 제한하여 스파크가 발생하더라도 점화가 되지 않도록 하는 방식입니다.

• 원리: 전압과 전류를 물리적으로 제한하여 폭발을 일으킬 수 있는 최소 점화 에너지 이하로 유지합니다.
• 특징: 가장 안전한 방식으로 평가받으며, 주로 계측기나 센서류에 적용됩니다.

④ 안전증 방폭 구조 (Increased Safety, Ex e)

정상적인 운전 중에 아크나 스파크가 발생하지 않는 기기에 추가적인 안전 조치를 취한 구조입니다.

• 원리: 절연 성능을 강화하고 온도가 과도하게 상승하는 것을 방지하여 안전성을 높입니다.
• 특징: 조명기구나 단자함 등에 많이 사용됩니다.

---

3. 가스 폭발 위험 장소의 분류 (Zoning)

방폭 설계를 할 때는 해당 장소가 얼마나 위험한지를 먼저 파악해야 합니다. 이를 '위험 장소 분류'라고 합니다.

구분	정의	비고
0종 장소 (Zone 0)	폭발성 가스 분위기가 지속적으로 또는 장기간 존재하는 곳	탱크 내부 등
1종 장소 (Zone 1)	정상 운전 중에 폭발성 가스 분위기가 생성될 가능성이 있는 곳	주입구 근처 등
2종 장소 (Zone 2)	정상 운전 중에는 발생하지 않으나, 이상 상태에서 짧은 시간 존재할 수 있는 곳	배관 연결부 등

---

4. 효율적인 방폭 설계를 위한 3단계 가이드

성공적인 방폭 설계를 위해서는 다음의 단계를 체계적으로 밟아야 합니다.

STEP 1: 가스 등급 및 온도 등급 확인

사용되는 가스의 종류(예: 수소, 에틸렌, 메탄)에 따라 폭발 등급(IIA, IIB, IIC)이 달라지며, 가스의 발화점(T1~T6)에 맞춰 장비의 표면 온도를 제한해야 합니다. 특히 수소(IIC)는 점화 에너지가 매우 낮아 가장 높은 등급의 방폭 장비가 필요합니다.

STEP 2: 적절한 방폭 구조 선택

설치 장소의 Zone 분류와 유지보수의 용이성, 경제성을 고려하여 최적의 구조를 선택합니다. 예를 들어, 0종 장소에는 본질 안전 방폭(Ex ia) 구조가 필수적입니다.

STEP 3: 인증 마크(KCs, ATEX, IECEx) 확인

국내에서는 산업안전보건법에 따라 KCs 인증을 받은 제품만 사용할 수 있습니다. 글로벌 프로젝트라면 ATEX(유럽)나 IECEx(국제) 인증 여부도 함께 체크해야 합니다.

---

5. 결론: 안전은 설계에서 시작됩니다

방폭 설계는 단순한 법적 규제를 넘어 작업자의 생명과 자산을 보호하는 핵심 기술입니다. 가스 폭발의 원리를 정확히 이해하고, 현장 상황에 맞는 적절한 방폭 구조를 적용하는 것이 무엇보다 중요합니다.

오늘 정리해 드린 내용이 현업에서 방폭 설계를 검토하시거나 공부하시는 분들께 큰 도움이 되길 바랍니다. 궁금하신 점은 댓글로 남겨주세요! 😊

---
