▣ 유압장치의 구성 요소

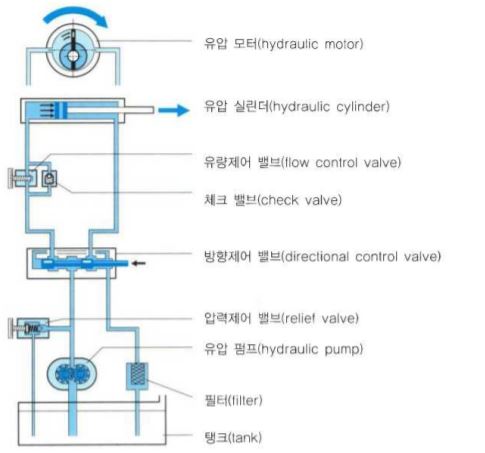

유압 장치

   ▶ 동력원 :

       유압펌프를 구동시키기 위한 전기 모터 또는 내연기관등을 가르킨다.

   ▶ 유압 탱크 :

       유압을 작동시키는 유압 작동유를 저장하는 기능 또는 열의 분산 및

       유압 부품의 설치 공간을 제공한다.

   ▶ 압력 제어 밸브 :

       회로 내의 압력 상승을 제한하여 설정된 압력의 오일을 공급하는 밸브이다.

   ▶ 방향제어 밸브 :

       유압장치 회로 내의 유체의 흐름 방향을 조절 하여 유압 액추에이터의 작동

       방향을 바꾸는데 사용되는 밸브이다.

  ▶ 유량제어 밸브 :

      오일의 유동량을 제어하고 애추에이터의 속도를 조절하는 기능이 있는 밸브이다.

  ▶ 체크 밸브 :

       유압을 작동시키는 작동유를 한쪽 방향으로만 흐르게 하고 반대 방향으로 흐르지

       못하도록 하는 밸브를 말한다.

  ▶ 유압 구동기 :

      유압 장치 내에서 요구된 일을 하며 유체동력을 기계적 동력으로 바꾸는 기능을 하는

      기계 장치이다. (ex. 유압 실린더, 유압모터 등)
