전기자 권선법의 종류 및 특징

▣전기자 권선법 이란?

전기자 권선법 이란?

    ▶전기자 권선법은 직류발전기의 전압을 얻기 위하여

       전기자에 코일을 감는 것을 말한다.

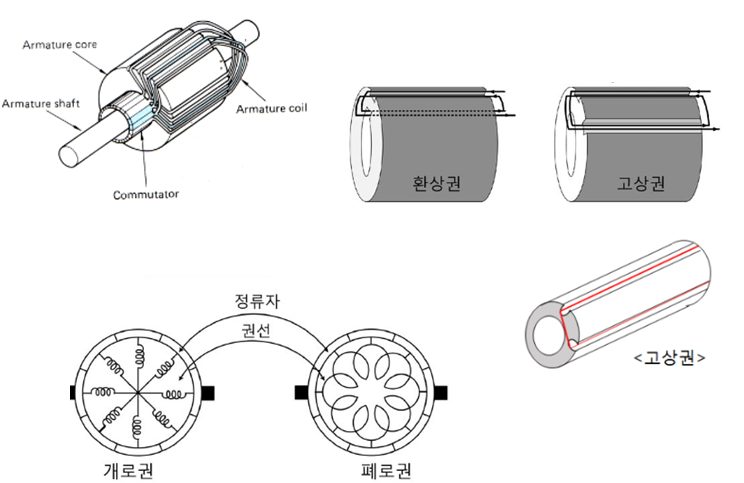

▣전기자 권선법의 종류

    ▶고상권

       -전기자 도체를 전기자 표면에만 감은 구조이다.

     ▶폐로권

        -전기자에 권선을 감을 때 권선이 어느 한 점에서 출발하여 슬롯을 따라서 계속

         감아갈 때 처음 출발한 점에 되돌아와서 권선이 끝나면서 닫히는 권선법이다.

     ▶이층권

         -높은 기전력을 얻기 위해 하나의 슬롯에 2개 이상의 전기자 도체를 상하로 겹쳐

           감은 구조의 권선법이다.

      ▶중권

          -N극 밑을 통과한 전기자 권선이 이웃하고 있는 S극 밑을 통과하여 빠져나온 후

           처음 출발한 N극 밑의 바로 이웃한 슬롯에 권선을 감아가고 S  극 밑을 통과하는

           권선도 바로 이웃한 슬롯으로 계속 밀려가면서 감는 방식의 권선법으로 항상 극수와

           같은 병렬 회로수를 구성하는 방식이다.

      ▶파권

          -4극 발전기에서 N극 밑을 통과한 전기자 권선이 이웃하고 있는 S극 밑을 통과하여

           빠져나온 후 다시 이웃하고 있는 또 다른 N극 밑을 통과한 권선이 또 다른 S극 밑을

           통과하는 방식으로 권선을 감은 모양이 물결 모양을 하고 있는 방식의 권선법으로

           항상 극수에 관계없이 2개의 병렬 회로수를 구성하는 방식이다.
